Trong các hệ thống phòng cháy chữa cháy (PCCC) hiện đại, van xả tràn Deluge Valve đóng vai trò vô cùng quan trọng trong việc cấp nước tức thời đến toàn bộ mạng lưới đầu phun khi xảy ra hỏa hoạn. Đây là thiết bị thường xuất hiện tại các nhà máy hóa chất, kho xăng dầu, nhà máy điện, sân bay, nhà kho chứa vật liệu dễ cháy và nhiều công trình có mức độ rủi ro cháy nổ cao.

Bài viết dưới đây được Van Công Nghiệp Tân Thành tổng hợp nhằm giúp bạn hiểu rõ về van xả tràn Deluge Valve, từ cấu tạo, nguyên lý hoạt động, phân loại, ưu nhược điểm đến ứng dụng thực tế và những lưu ý quan trọng khi lựa chọn.

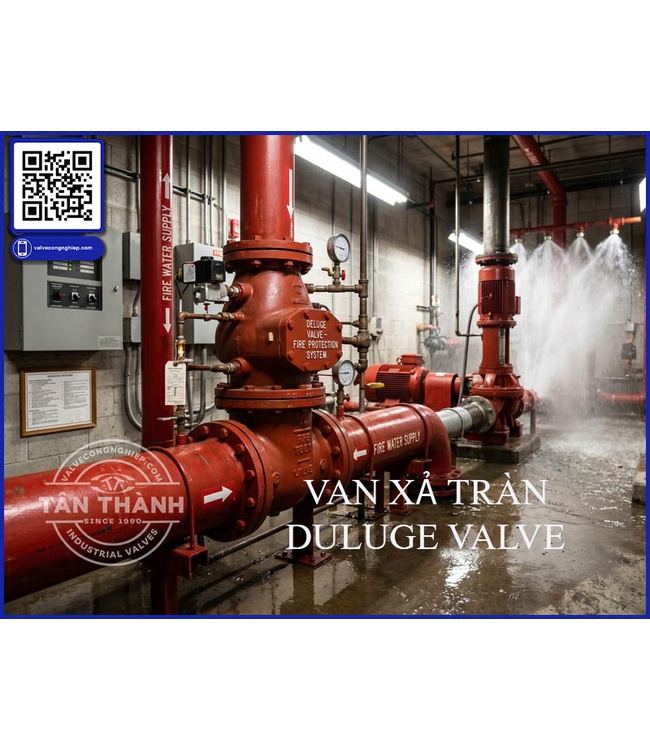

Van xả tràn Deluge Valve là gì?

Van xả tràn Deluge Valve là loại van điều khiển tự động chuyên dùng trong hệ thống chữa cháy Deluge System. Khi nhận tín hiệu từ hệ thống báo cháy (đầu dò nhiệt, đầu dò khói hoặc nút nhấn khẩn cấp), van sẽ mở hoàn toàn để nước đồng loạt chảy đến tất cả đầu phun sprinkler hở (Open Sprinkler).

Tên tiếng Anh:

• Deluge Valve
• Deluge Control Valve
• Fire Protection Deluge Valve

Khác với hệ thống sprinkler thông thường chỉ kích hoạt từng đầu phun khi nhiệt độ đạt ngưỡng, hệ thống Deluge sẽ phun nước trên toàn bộ khu vực được bảo vệ ngay lập tức nhằm khống chế đám cháy lan nhanh.

Deluge Valve hoạt động trong hệ thống nào?

Van xả tràn được sử dụng trong:

• Deluge Fire Protection System
• Foam Water System
• Water Spray System
• Water Curtain System
• Foam Deluge System

Đây đều là các hệ thống yêu cầu lượng nước lớn được cấp tức thời trong thời gian ngắn.

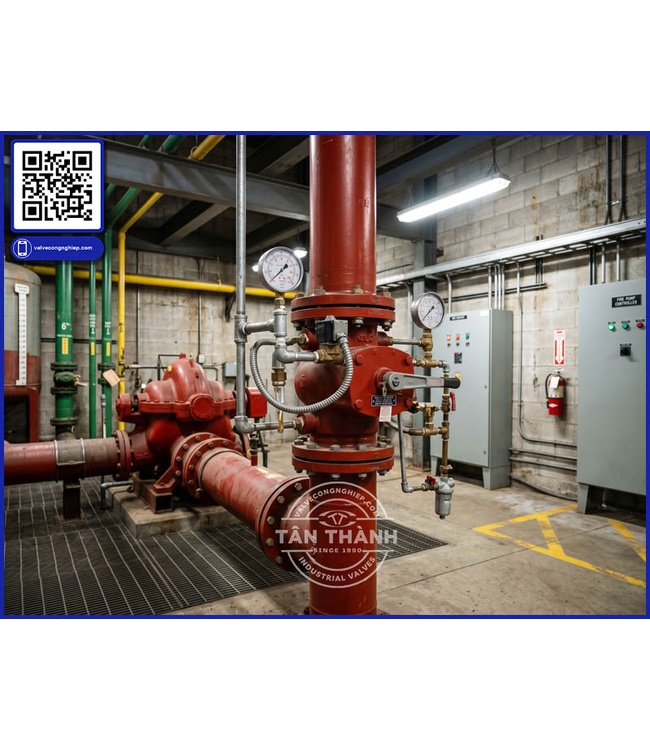

Cấu tạo của van xả tràn Deluge Valve

Một bộ van Deluge hoàn chỉnh thường gồm:

Thân van (Valve Body)

Được chế tạo từ:

• Gang dẻo (Ductile Iron)
• Thép Carbon
• Inox 304
• Inox 316

Có nhiệm vụ chịu áp lực và dẫn dòng nước.

Màng van (Diaphragm)

Là bộ phận điều khiển chính.

Màng van ngăn cách:

• Buồng điều khiển
• Đường nước chính

Khi áp suất buồng điều khiển giảm, màng sẽ nâng lên và mở van.

Buồng điều khiển

Chứa áp suất giữ van luôn ở trạng thái đóng.

Khi hệ thống kích hoạt:

• Solenoid Valve mở
• Áp suất xả ra ngoài
• Van Deluge mở hoàn toàn.

Van điện từ (Solenoid Valve)

Nhận tín hiệu từ:

• Trung tâm báo cháy
• PLC
• Bộ điều khiển

Sau đó giải phóng áp suất buồng điều khiển.

Đồng hồ áp suất

Theo dõi:

• Áp suất đầu vào
• Áp suất buồng điều khiển

Giúp kiểm tra tình trạng vận hành.

Van bi và đường Pilot

Là hệ thống điều khiển phụ trợ.

Có nhiệm vụ:

• Đóng mở
• Test hệ thống
• Reset sau khi chữa cháy.

Nguyên lý hoạt động của Deluge Valve

Toàn bộ quá trình diễn ra như sau:

Bước 1

Hệ thống ở trạng thái bình thường.

Van Deluge đóng.

Đường ống sau van hoàn toàn khô.

Bước 2

Đầu dò phát hiện cháy:

• Khói
• Nhiệt
• Tia UV
• Tia IR

Tín hiệu truyền về tủ điều khiển.

Bước 3

Tủ điều khiển cấp điện cho Solenoid Valve.

Van điện từ mở.

Áp suất buồng điều khiển giảm.

Bước 4

Màng van nâng lên.

Van Deluge mở hoàn toàn.

Nước áp lực lớn đi vào toàn bộ hệ thống.

Bước 5

Toàn bộ đầu phun hở phun nước đồng thời.

Đám cháy được khống chế nhanh chóng.

Các loại van xả tràn Deluge Valve

Theo cơ chế kích hoạt

Deluge Valve điều khiển điện

Kích hoạt bằng Solenoid Valve.

Được sử dụng phổ biến nhất.

Deluge Valve điều khiển khí nén

Phù hợp môi trường:

• Không có điện
• Nguy cơ cháy nổ cao

Deluge Valve điều khiển thủy lực

Sử dụng áp lực nước để kích hoạt.

Ít cần nguồn điện.

Deluge Valve kết hợp điện - khí nén

Độ an toàn rất cao.

Được sử dụng trong:

• Nhà máy lọc dầu
• Giàn khoan
• Kho hóa chất.

Ưu điểm của van Deluge Valve

✔ Phản ứng cực nhanh.

✔ Phun nước đồng loạt.

✔ Giảm tốc độ lan truyền đám cháy.

✔ Hoạt động hoàn toàn tự động.

✔ Độ tin cậy cao.

✔ Dễ tích hợp với hệ thống báo cháy.

✔ Tuổi thọ lớn.

✔ Bảo trì tương đối đơn giản.

Nhược điểm

• Chi phí hệ thống cao hơn Wet Sprinkler.
• Tiêu thụ lượng nước lớn.
• Cần thiết kế đúng tiêu chuẩn.
• Phải kiểm tra định kỳ để đảm bảo khả năng kích hoạt.

Ứng dụng của van xả tràn Deluge Valve

Van Deluge thường xuất hiện tại:

• Nhà máy hóa chất
• Kho xăng dầu
• Nhà máy nhiệt điện
• Trạm biến áp
• Nhà máy giấy
• Nhà máy sản xuất sơn
• Kho chứa vật liệu dễ cháy
• Kho LNG
• Kho LPG
• Cảng biển
• Sân bay
• Nhà máy thép
• Hầm cáp điện
• Giàn khoan dầu khí

Đây đều là những khu vực có nguy cơ cháy lan cực nhanh.

So sánh Deluge Valve và Alarm Valve

So sánh Deluge Valve và Dry Pipe Valve

Tiêu chuẩn áp dụng

Một số tiêu chuẩn phổ biến:

• NFPA 15
• NFPA 16
• NFPA 25
• UL Listed
• FM Approved
• EN 1074
• ISO 6182

Việc lựa chọn và lắp đặt cần tuân thủ các tiêu chuẩn thiết kế PCCC tương ứng với từng công trình để đảm bảo hệ thống vận hành ổn định và đáp ứng yêu cầu an toàn.

Lưu ý khi lắp đặt và vận hành

Để Deluge Valve hoạt động hiệu quả, cần chú ý:

• Lắp đúng chiều dòng chảy theo mũi tên trên thân van.
• Kiểm tra áp suất nguồn nước trước khi đưa vào vận hành.
• Thử nghiệm định kỳ hệ thống kích hoạt.
• Vệ sinh bộ lọc và đường ống pilot.
• Kiểm tra van điện từ, đồng hồ áp suất và các phụ kiện điều khiển.
• Thực hiện bảo trì theo kế hoạch nhằm duy trì độ tin cậy của hệ thống.

Câu hỏi thường gặp (FAQ)

Van Deluge Valve có phải van một chiều không?

Không. Đây là van điều khiển tự động dùng để đóng mở nguồn nước trong hệ thống chữa cháy.

Deluge Valve có luôn mở không?

Không. Van chỉ mở khi nhận tín hiệu kích hoạt từ hệ thống điều khiển hoặc báo cháy.

Deluge Valve dùng cho nước hay bọt Foam?

Có thể sử dụng cho cả hai, tùy theo thiết kế của hệ thống chữa cháy.

Van Deluge có cần nguồn điện để hoạt động không?

Nhiều hệ thống sử dụng van điện từ cần nguồn điện điều khiển. Tuy nhiên cũng có các cấu hình kích hoạt bằng khí nén hoặc thủy lực.

Bao lâu nên kiểm tra Deluge Valve?

Nên thực hiện kiểm tra và thử nghiệm định kỳ theo quy trình bảo trì của hệ thống PCCC và các tiêu chuẩn áp dụng.

Kết luận

Van xả tràn Deluge Valve là thiết bị điều khiển trung tâm trong các hệ thống chữa cháy xả tràn, có khả năng mở hoàn toàn trong thời gian rất ngắn để cấp nước đồng thời đến toàn bộ đầu phun hở. Nhờ phản ứng nhanh và lưu lượng lớn, Deluge Valve đặc biệt phù hợp với các khu vực có nguy cơ cháy lan cao như nhà máy hóa chất, kho nhiên liệu, trạm điện hay sân bay.

Hy vọng bài viết từ Tân Thành đã giúp bạn hiểu rõ hơn về khái niệm, cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng và những điểm cần lưu ý khi sử dụng van xả tràn Deluge Valve. Việc nắm vững kiến thức về thiết bị này sẽ hỗ trợ hiệu quả trong quá trình thiết kế, vận hành và bảo trì hệ thống phòng cháy chữa cháy.
