Trong các hệ thống truyền động hiện đại, van thủy lực (Hydraulic Valve) đóng vai trò như “bộ não điều khiển”, giúp kiểm soát dòng chảy của dầu thủy lực một cách chính xác và linh hoạt. Từ máy ép, máy CNC đến dây chuyền sản xuất tự động, thiết bị này xuất hiện gần như ở mọi ngành công nghiệp.

Bài viết dưới đây do Tân Thành tổng hợp sẽ giúp bạn hiểu rõ: van thủy lực là gì, cấu tạo ra sao, có những loại nào và được ứng dụng như thế nào trong thực tế.

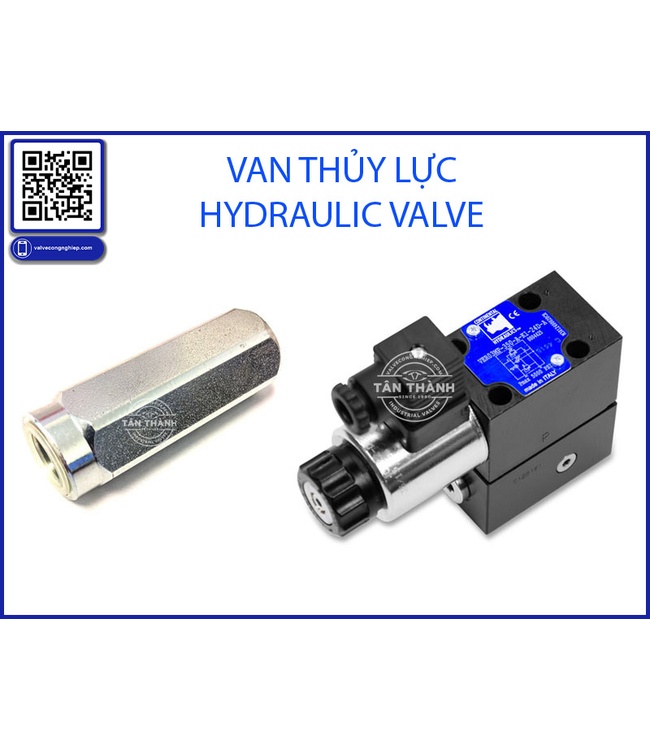

Van thủy lực là gì?

Van thủy lực Hydraulic Valve là thiết bị dùng để điều khiển dòng chất lỏng (thường là dầu) trong hệ thống thủy lực, nhằm kiểm soát các yếu tố như:

• Lưu lượng (Flow)
• Áp suất (Pressure)
• Hướng dòng chảy (Direction)

Nhờ khả năng kiểm soát chính xác, van thủy lực giúp hệ thống hoạt động ổn định, tăng hiệu suất và đảm bảo an toàn cho toàn bộ thiết bị.

Hiểu đơn giản, nếu hệ thống thủy lực là “mạch máu”, thì van chính là “van tim” giúp điều hướng dòng chảy đúng mục tiêu.

Cấu tạo của van thủy lực

Mặc dù có nhiều loại khác nhau, nhưng hầu hết các van thủy lực đều có cấu tạo cơ bản gồm:

1. Thân van (Valve Body)

Đây là phần vỏ bên ngoài, thường được chế tạo từ:

• Gang
• Thép
• Inox (thép không gỉ)

Chức năng chính là chứa các bộ phận bên trong và chịu áp lực từ dòng dầu.

2. Bộ phận điều khiển (Actuator)

Có thể là:

• Tay gạt (manual)
• Cuộn điện (solenoid)
• Điều khiển bằng áp suất hoặc thủy lực

Bộ phận này giúp người vận hành hoặc hệ thống tự động điều khiển van đóng/mở.

3. Cửa van và lõi van (Spool / Poppet)

Đây là bộ phận quan trọng nhất, trực tiếp điều hướng dòng dầu:

• Spool: dạng trượt
• Poppet: dạng đóng mở

4. Lò xo (Spring)

Giúp van trở về trạng thái ban đầu khi không có tác động điều khiển.

5. Các cổng kết nối (Ports)

Bao gồm:

• Cổng vào (P – Pressure)
• Cổng ra (A, B)
• Cổng hồi (T – Tank)

Phân loại van thủy lực phổ biến

Dựa theo chức năng, van thủy lực được chia thành 3 nhóm chính:

1. Van điều khiển hướng (Directional Control Valve)

Đây là loại van phổ biến nhất, dùng để điều khiển hướng dòng chảy của dầu.

Đặc điểm:

• Cho phép dòng chảy đi theo các hướng khác nhau
• Có nhiều dạng như 2/2, 3/2, 4/2, 4/3 (số cổng/số vị trí)

Ứng dụng:

• Điều khiển xi lanh
• Điều khiển motor thủy lực

2. Van điều khiển áp suất (Pressure Control Valve)

Loại van này giúp duy trì và kiểm soát áp suất trong hệ thống.

Một số loại phổ biến:

• Van an toàn (Relief Valve)
• Van giảm áp (Pressure Reducing Valve)
• Van giữ áp (Sequence Valve)

Vai trò:

• Bảo vệ hệ thống khỏi quá áp
• Đảm bảo thiết bị vận hành ổn định

3. Van điều khiển lưu lượng (Flow Control Valve)

Dùng để điều chỉnh tốc độ dòng chảy của dầu, từ đó kiểm soát tốc độ chuyển động của cơ cấu chấp hành.

Đặc điểm:

• Điều chỉnh lưu lượng chính xác
• Có thể kết hợp với van một chiều

Ứng dụng:

• Điều chỉnh tốc độ xi lanh
• Tối ưu hóa hiệu suất hệ thống

Nguyên lý hoạt động của van thủy lực

Van thủy lực hoạt động dựa trên nguyên lý:

👉 Thay đổi tiết diện dòng chảy hoặc hướng dòng dầu để kiểm soát hệ thống

Khi có tín hiệu điều khiển:

• Lõi van (spool) sẽ dịch chuyển
• Mở hoặc đóng các đường dẫn dầu
• Dẫn dầu đến đúng vị trí cần thiết

Ví dụ:

• Khi van mở → dầu đi qua → thiết bị hoạt động
• Khi van đóng → dòng chảy bị chặn → hệ thống dừng

Nguyên lý này giúp hệ thống phản ứng nhanh và chính xác theo yêu cầu vận hành.

Ứng dụng của van thủy lực trong công nghiệp

Van thủy lực được sử dụng rộng rãi trong nhiều lĩnh vực:

1. Ngành sản xuất và chế tạo

• Máy ép thủy lực
• Máy dập kim loại
• Dây chuyền tự động

2. Ngành xây dựng

• Máy xúc
• Máy ủi
• Cẩu trục

3. Ngành dầu khí

• Hệ thống điều khiển giàn khoan
• Van điều áp trong pipeline

4. Ngành công nghiệp nặng

• Nhà máy thép
• Xi măng
• Nhiệt điện

5. Ngành nông nghiệp

• Máy gặt
• Máy kéo
• Hệ thống thủy lực điều khiển

Ưu điểm và hạn chế của van thủy lực

Ưu điểm:

✔ Điều khiển chính xác và linh hoạt
✔ Chịu được áp suất cao
✔ Phản hồi nhanh
✔ Hoạt động ổn định trong môi trường khắc nghiệt

Hạn chế:

✖ Yêu cầu bảo trì định kỳ
✖ Dễ bị ảnh hưởng bởi tạp chất trong dầu
✖ Chi phí hệ thống có thể cao

Lưu ý khi lựa chọn van thủy lực

Để chọn đúng loại van, cần quan tâm:

• Áp suất làm việc tối đa
• Lưu lượng dòng chảy
• Môi trường làm việc (nhiệt độ, độ sạch)
• Kiểu điều khiển (tay, điện, tự động)
• Độ tương thích với hệ thống

Việc lựa chọn đúng sẽ giúp tăng tuổi thọ thiết bị và giảm chi phí vận hành.

Kết luận

Van thủy lực là một trong những thiết bị không thể thiếu trong các hệ thống truyền động hiện đại. Với khả năng điều khiển chính xác lưu lượng, áp suất và hướng dòng chảy, thiết bị này góp phần đảm bảo hiệu suất và độ an toàn cho toàn bộ hệ thống.

Thông qua bài viết này, Tân Thành hy vọng đã cung cấp cho bạn cái nhìn tổng quan và dễ hiểu nhất về van thủy lực – từ cấu tạo, phân loại đến ứng dụng thực tế. Đây là dòng van quan trọng trong công nghiệp, dù không trực tiếp kinh doanh, nhưng việc hiểu rõ sẽ giúp bạn lựa chọn và vận hành hệ thống hiệu quả hơn.
