Chi tiết sản phẩm

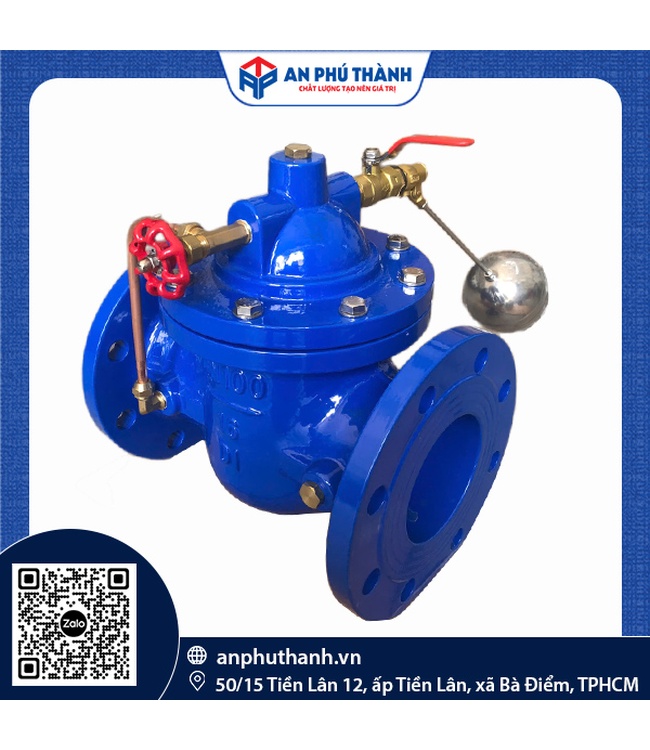

Van phao mặt bích PN16 model KCV100 được sử dụng để tự động điều chỉnh lượng nước đi vào bể chứa. Thiết bị hoạt động theo tín hiệu mực nước từ quả phao, giúp giảm thao tác đóng mở thủ công và hạn chế hiện tượng nước tràn khỏi bể. Sản phẩm mang thương hiệu YDK, được An Phú Thành đặt gia công OEM theo công nghệ Hàn Quốc.
Kiểm soát mực nước mà không cần can thiệp liên tục
KCV100 thuộc nhóm van công nghiệp điều khiển thủy lực. Khi mực nước giảm, van mở để bổ sung nước; khi bể đạt mức cài đặt, thiết bị tự động đóng dòng cấp. So với van phao cơ tác động trực tiếp, cơ chế pilot giúp van chính phản ứng theo áp lực thủy lực, phù hợp với đường ống có kích thước và lưu lượng lớn.
Kiểu kết nối mặt bích tạo liên kết chắc chắn với hệ thống. Van thường được bố trí tại bể nước tòa nhà, khu công nghiệp, trạm bơm, bể phòng cháy chữa cháy hoặc công trình xử lý nước.
Thông tin kỹ thuật
-
Model: KCV100
-
Thương hiệu: YDK
-
Kích thước phổ biến: DN50 – DN250
-
Vật liệu thân: Gang cầu GGG50
-
Áp suất định mức: PN10/PN16
-
Tiêu chuẩn mặt bích: BS4504
-
Áp suất thử thân: 2,4 MPa
-
Áp suất thử kín: 1,76 MPa
-
Nhiệt độ làm việc: Tối đa 80°C
-
Lưu chất: Nước sạch, nước thải đã xử lý, nước PCCC
Thân van được phủ epoxy nhằm tăng khả năng thích nghi với môi trường ẩm. Cụm phao sử dụng vật liệu inox hoặc nhựa, trong khi cần phao có thể được chế tạo từ đồng hoặc inox. Đĩa van kết hợp lớp cao su làm kín để kiểm soát dòng nước khi thiết bị đóng.
Van phản ứng thế nào khi mực nước thay đổi?
Khi nước trong bể hạ xuống, quả phao di chuyển theo và làm pilot mở. Áp suất tại khoang trên màng van giảm, tạo điều kiện để áp lực đường ống nâng màng van chính lên. Nước bắt đầu chảy vào bể.
Khi mực nước dâng đến vị trí đã thiết lập, quả phao nâng lên và đóng pilot. Áp lực được đưa trở lại khoang điều khiển, ép màng van xuống đế và dừng dòng cấp. Quá trình này diễn ra bằng chính áp lực của nước, không cần dùng động cơ điện.
Bố trí KCV100 trong cụm van công nghiệp
Để hệ thống thuận tiện khi vận hành, van phao mặt bích nên được kết hợp với các thiết bị phù hợp:
-
Van cổng hoặc van bi: Đặt trước và sau KCV100 để cô lập đường ống khi bảo trì.
-
Y lọc: Lắp phía thượng nguồn nhằm giữ cặn, hạn chế tắc đường dẫn pilot.
-
Van một chiều: Ngăn lưu chất hồi ngược trong những hệ thống có nguy cơ đảo chiều dòng chảy.
-
Đồng hồ áp suất: Hỗ trợ theo dõi điều kiện làm việc của đường ống.
-
Khớp nối mềm: Giảm ảnh hưởng của rung động và sai lệch lắp đặt.
Khi bố trí quả phao, cần dành khoảng trống để phao chuyển động mà không va vào thành bể hoặc thiết bị khác. Chiều lắp của van mặt bích PN16 phải trùng với mũi tên thể hiện trên thân.
Ứng dụng và bảo dưỡng
Van phao KCV100 phù hợp với bể ngầm, bể mái, hồ chứa nước sản xuất, trạm cấp nước và bể dự trữ PCCC. Với nước chứa nhiều cặn, hệ thống cần được lọc và xả cặn định kỳ.
Cụm pilot, van kim và màng EPDM nên được kiểm tra khoảng 6 tháng một lần. Nếu phát hiện nước cấp chậm, van đóng không kín hoặc mực nước vượt vị trí cài đặt, cần kiểm tra lưới lọc, đường dẫn pilot và khả năng di chuyển của quả phao.
An Phú Thành cung cấp van phao mặt bích YDK KCV100 cho các hệ thống dân dụng và công nghiệp. Khách hàng nên gửi kích thước đường ống, áp suất, lưu lượng và dung tích bể để được hỗ trợ lựa chọn cấu hình phù hợp.
