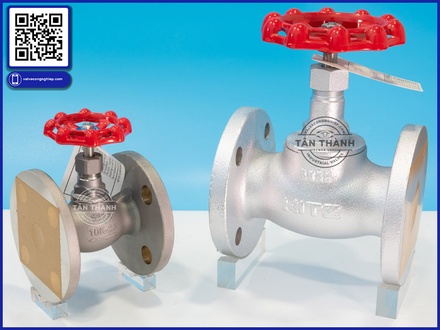

Van hơi van cầu (Globe Valve) là gì? Cấu tạo, phân loại, ứng dụng và cách lựa chọn chuẩn cho hệ thống van công nghiệp

1.000.000.000 VND

Available

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong hệ thống van công nghiệp, mỗi loại van đều được thiết kế để đáp ứng một yêu cầu vận hành riêng. Nếu van cổng (Gate Valve) chuyên dùng để đóng mở hoàn toàn dòng chảy thì van hơi van cầu (Globe Valve) lại nổi bật với khả năng điều tiết lưu lượng chính xác, vận hành ổn định trong môi trường nhiệt độ và áp suất cao. Chính vì vậy, Globe Valve là thiết bị không thể thiếu trong các hệ thống hơi nóng, nồi hơi, dầu truyền nhiệt, khí nén và nhiều dây chuyền sản xuất công nghiệp.

Hiện nay, van hơi Globe Valve được chế tạo từ nhiều vật liệu như gang, gang dẻo, thép đúc, inox, đồng cùng nhiều tiêu chuẩn kết nối khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng. Tuy nhiên, không phải ai cũng hiểu rõ đặc điểm từng loại để lựa chọn đúng cho hệ thống.

Trong bài viết dưới đây, Van công nghiệp Tân Thành sẽ giúp bạn hiểu đầy đủ về cấu tạo, nguyên lý hoạt động, phân loại, ưu nhược điểm, ứng dụng thực tế và kinh nghiệm chọn mua van cầu hơi (Steam Globe Valve) phù hợp với từng môi trường làm việc.

Van hơi van cầu (Steam Globe Valve) là gì?

Van hơi van cầu (tiếng Anh: Steam Globe Valve) là loại van công nghiệp sử dụng đĩa van chuyển động theo phương thẳng đứng để đóng mở hoặc điều tiết lưu lượng môi chất đi qua đường ống.

Tên gọi Globe Valve xuất phát từ hình dạng thân van truyền thống có dạng gần giống hình cầu. Mặc dù thiết kế hiện đại đã thay đổi đáng kể, tên gọi này vẫn được sử dụng phổ biến trong ngành van công nghiệp.

Khác với van cổng (Gate Valve) hay van bi (Ball Valve) chỉ thích hợp cho trạng thái đóng hoặc mở hoàn toàn, Globe Valve được thiết kế tối ưu để điều chỉnh lưu lượng nhờ đĩa van dịch chuyển từ từ lên xuống trên bề mặt làm kín.

Đây là lý do Globe Valve luôn được ưu tiên trong các hệ thống:

• Hơi bão hòa
• Hơi quá nhiệt
• Dầu truyền nhiệt
• Nước nóng
• Khí nén
• Hệ thống điều khiển áp suất
• Hệ thống trao đổi nhiệt

Vì sao hệ thống hơi nên sử dụng van cầu thay vì van cổng?

Nhiều khách hàng thường phân vân giữa van cửa (Gate Valve) và van cầu (Globe Valve).

Thực tế, hai dòng van này phục vụ hai mục đích hoàn toàn khác nhau.

Van cửa có thiết kế lá van nâng lên hoàn toàn khỏi dòng chảy nên gần như không gây tổn thất áp suất. Tuy nhiên, nếu sử dụng để điều tiết lưu lượng trong thời gian dài, bề mặt làm kín sẽ nhanh mòn, dễ rung lắc và giảm tuổi thọ.

Trong khi đó, van cầu được thiết kế với đường đi của lưu chất dạng chữ S, giúp dòng hơi thay đổi hướng và giảm tốc độ trước khi đi qua cửa van. Nhờ vậy, người vận hành có thể điều chỉnh lưu lượng rất mượt, hạn chế hiện tượng sốc áp và bảo vệ toàn bộ hệ thống đường ống.

Đây cũng là lý do hầu hết các hệ thống nồi hơi đều bố trí Globe Valve tại các vị trí cần điều tiết thay vì sử dụng Gate Valve.

Cấu tạo van hơi Globe Valve

Một chiếc van cầu công nghiệp thường bao gồm các bộ phận chính sau:

Thân van (Body)

Là phần chịu toàn bộ áp lực của hệ thống.

Thân van thường được sản xuất bằng:

• Gang xám FC200
• Gang dẻo FCD450
• Thép đúc WCB
• Inox SUS304
• Inox SUS316
• Đồng

Đĩa van (Disc)

Đĩa van tiếp xúc trực tiếp với môi chất và bề mặt làm kín.

Đây là bộ phận quyết định khả năng đóng kín cũng như điều tiết lưu lượng.

Seat (Ghế van)

Seat được gia công với độ chính xác cao nhằm đảm bảo độ kín tuyệt đối khi van đóng.

Một số dòng cao cấp còn sử dụng Seat inox cứng hoặc Stellite để tăng tuổi thọ.

Trục van (Stem)

Truyền chuyển động từ tay quay xuống đĩa van.

Thông thường được làm bằng inox nhằm chống mài mòn và ăn mòn.

Nắp van (Bonnet)

Có nhiệm vụ bảo vệ toàn bộ cơ cấu vận hành bên trong.

Tay quay hoặc bộ truyền động

Van có thể vận hành bằng:

• Tay quay
• Tay gạt
• Bộ truyền động điện
• Bộ truyền động khí nén

Nguyên lý hoạt động của Globe Valve

Khi quay vô lăng:

• Trục van dịch chuyển lên xuống.
• Đĩa van nâng khỏi Seat để mở dòng chảy.
• Khi hạ xuống, đĩa ép sát Seat tạo độ kín cao.

Nếu chỉ mở một phần, tiết diện dòng chảy sẽ thay đổi liên tục, giúp điều chỉnh lưu lượng và áp suất theo đúng yêu cầu vận hành.

Đây là ưu điểm mà rất ít dòng van công nghiệp có thể đáp ứng tốt như Globe Valve.

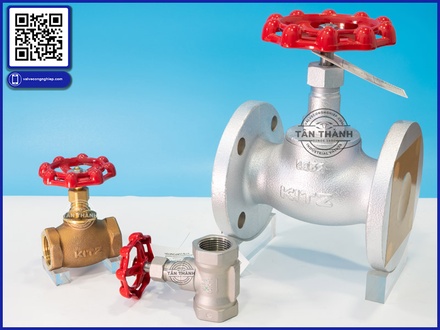

Phân loại van hơi Globe Valve phổ biến

Van cầu gang

Được chế tạo từ gang hoặc gang dẻo.

Ưu điểm:

• Giá thành thấp
• Chịu áp tốt
• Phù hợp hệ thống nước nóng và hơi áp suất trung bình

Van cầu thép

Là dòng được sử dụng nhiều nhất trong hệ thống hơi.

Ưu điểm:

• Chịu nhiệt độ rất cao
• Chịu áp lực lớn
• Tuổi thọ cao
• Phù hợp nhà máy nhiệt điện, hóa chất và nồi hơi

Van cầu inox

Được sản xuất bằng inox 304 hoặc inox 316.

Ưu điểm:

• Chống ăn mòn cực tốt
• Dùng cho thực phẩm
• Dược phẩm
• Hóa chất
• Nước sạch

Van cầu đồng

Van cầu đồng (Brass Globe Valve) thường được sử dụng cho:

• Đường ống nước nóng
• Khí nén
• Hệ thống dân dụng
• Quy mô nhỏ

Van có trọng lượng nhẹ, dễ lắp đặt và giá thành hợp lý.

So sánh Globe Valve và van cửa (Gate Valve)

Ứng dụng của van cầu trong hệ thống van công nghiệp

Hiện nay Globe Valve được sử dụng trong hầu hết các lĩnh vực:

• Nhà máy thực phẩm
• Nhà máy bia
• Nhà máy nước giải khát
• Dệt nhuộm
• Xi măng
• Giấy
• Dầu khí
• Hóa chất
• Nhiệt điện
• Lò hơi
• Hệ thống HVAC
• Nhà máy sản xuất linh kiện điện tử
• Hệ thống hơi bão hòa
• Hệ thống dầu nóng
• Hệ thống khí nén

Kinh nghiệm lựa chọn van hơi Globe Valve

Để lựa chọn đúng sản phẩm, cần xác định:

• Loại môi chất sử dụng.
• Nhiệt độ làm việc.
• Áp suất vận hành.
• Kích thước đường ống (DN15–DN300 hoặc lớn hơn).
• Tiêu chuẩn kết nối (JIS, ANSI, DIN, BS).
• Vật liệu phù hợp: đồng, gang, thép đúc hay inox.
• Kiểu vận hành: tay quay, điện hoặc khí nén.

Việc lựa chọn đúng vật liệu không chỉ giúp tăng tuổi thọ van mà còn giảm đáng kể chi phí bảo trì và thay thế trong quá trình vận hành.

Van công nghiệp Tân Thành – Nhà nhập khẩu và phân phối van hơi Globe Valve chính hãng

Là đơn vị hoạt động nhiều năm trong lĩnh vực van công nghiệp, Tân Thành cung cấp đa dạng các dòng van hơi Globe Valve chính hãng phục vụ cho các hệ thống hơi, nước nóng, khí nén và dầu truyền nhiệt.

Danh mục sản phẩm bao gồm:

• Van cầu gang
• Van cầu gang dẻo
• Van cầu thép đúc
• Van cầu inox 304
• Van cầu inox 316
• Van cầu đồng
• Van cầu nối ren
• Van cầu mặt bích
• Van cầu điều khiển điện
• Van cầu điều khiển khí nén

Tân Thành hiện là đơn vị nhập khẩu và phân phối các thương hiệu nổi tiếng như KITZ (Nhật Bản), Yoshitake (Nhật Bản), Joeun (Hàn Quốc), ARI Armaturen (Đức) cùng nhiều hãng van uy tín khác. Sản phẩm luôn sẵn kho với đầy đủ kích cỡ, chứng từ CO-CQ, hỗ trợ tư vấn kỹ thuật, giao hàng nhanh trên toàn quốc và mức giá cạnh tranh cho dự án cũng như khách hàng thương mại.

Kết luận

Van hơi van cầu (Steam Globe Valve) là giải pháp tối ưu cho các hệ thống cần điều tiết lưu lượng chính xác trong môi trường nhiệt độ và áp suất cao. Với nhiều lựa chọn về vật liệu như đồng, gang, thép đúc và inox, cùng đa dạng tiêu chuẩn kết nối và phương thức vận hành, Globe Valve đáp ứng tốt yêu cầu của hầu hết các hệ thống van công nghiệp hiện đại.

Nếu bạn đang tìm kiếm van hơi Globe Valve chính hãng, van cầu gang, van cầu thép, van cầu inox, van cầu đồng hoặc cần tư vấn lựa chọn thiết bị phù hợp, Van công nghiệp Tân Thành luôn sẵn sàng đồng hành với giải pháp chất lượng, giá thành hợp lý và dịch vụ kỹ thuật chuyên nghiệp.
