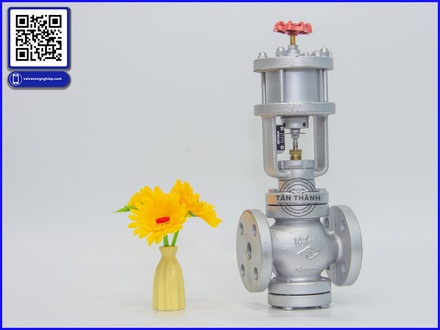

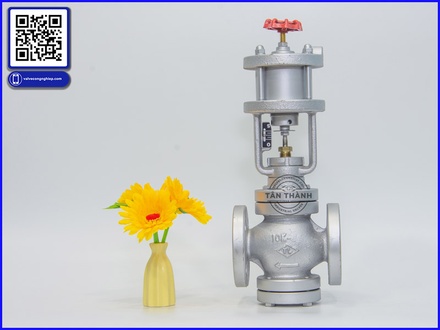

Van dù khí nén On/Off và tuyến tính: Khi nào nên dùng từng loại?

100.000.000 VND

Available

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong các hệ thống tự động hóa công nghiệp, van dù khí nén không phải lúc nào cũng hoạt động theo cùng một phương thức. Có hệ thống chỉ cần van đóng hoàn toàn hoặc mở hoàn toàn; nhưng cũng có hệ thống yêu cầu van giữ nhiều vị trí khác nhau để điều chỉnh lưu lượng.

Từ đây xuất hiện hai cấu hình phổ biến là On/Off và điều khiển tuyến tính.

Việc phân biệt hai cấu hình này rất quan trọng bởi nếu lựa chọn sai, hệ thống có thể không đạt được khả năng điều khiển mong muốn dù thân van và bộ điều khiển khí nén đều hoạt động bình thường.

1. On/Off phù hợp với bài toán đóng và mở

Với cấu hình On/Off, van chủ yếu có hai trạng thái:

• Mở.

• Đóng.

Tín hiệu điều khiển thường được sử dụng để yêu cầu actuator đưa van về một trong hai vị trí cuối hành trình.

Ứng dụng điển hình là:

• Cấp hơi.

• Ngắt hơi.

• Cấp nước.

• Ngắt nước.

• Cô lập thiết bị.

• Chuyển đổi giữa các đường ống.

Trong trường hợp này, không cần thiết phải duy trì van ở vị trí 43% hoặc 67%.

2. Tuyến tính dành cho bài toán điều tiết

Ngược lại, cấu hình tuyến tính được sử dụng khi cần thay đổi mức mở của van theo tín hiệu điều khiển.

Ví dụ, một thiết bị gia nhiệt cần duy trì nhiệt độ ổn định. Bộ điều khiển có thể phát tín hiệu yêu cầu van mở 30%, sau đó tăng lên 45% hoặc giảm xuống 20% tùy tình trạng nhiệt độ thực tế.

Với cách này, van cầu trở thành một phần của vòng điều khiển thay vì chỉ đóng/mở đường ống.

3. Tín hiệu 4–20mA có ý nghĩa gì?

Trong các hệ thống điều khiển công nghiệp, tín hiệu 4–20mA thường được sử dụng để truyền giá trị điều khiển hoặc đo lường.

Khi kết hợp với positioner, tín hiệu này có thể được chuyển thành vị trí hành trình của van.

Ví dụ theo cách đơn giản:

• 4mA tương ứng vị trí đóng.

• 12mA tương ứng vị trí trung gian.

• 20mA tương ứng vị trí mở.

Tuy nhiên, quan hệ thực tế giữa tín hiệu và lưu lượng không nhất thiết tuyến tính hoàn toàn. Đặc tính dòng chảy còn phụ thuộc vào thiết kế trim và đặc tính của van.

4. Positioner quan trọng như thế nào?

Trong cấu hình điều khiển tuyến tính, positioner có vai trò kiểm soát vị trí thực tế của actuator.

Nếu không có cơ cấu phản hồi phù hợp, việc đưa một lượng khí nhất định vào actuator không đồng nghĩa với việc van luôn đạt chính xác cùng một vị trí trong mọi điều kiện.

Ma sát, áp suất đường ống và các yếu tố cơ học có thể ảnh hưởng đến hành trình.

Positioner giúp hiệu chỉnh sự khác biệt này bằng cách so sánh tín hiệu yêu cầu với vị trí thực tế.

5. Khi nào nên chọn On/Off?

Có thể cân nhắc On/Off khi:

• Chỉ cần đóng/mở.

• Không yêu cầu kiểm soát lưu lượng liên tục.

• Tần suất thay đổi trạng thái không quá đặc biệt.

• Hệ thống điều khiển đơn giản.

• Yêu cầu chủ yếu là tự động hóa thao tác đóng/mở.

Ví dụ, một tuyến cấp hơi cần đóng lại khi nhiệt độ vượt ngưỡng có thể sử dụng van On/Off nếu quy trình không yêu cầu điều chỉnh liên tục lượng hơi.

6. Khi nào cần tuyến tính?

Có thể cân nhắc tuyến tính khi cần:

• Điều chỉnh lưu lượng.

• Ổn định nhiệt độ.

• Ổn định áp suất.

• Điều khiển mức.

• Điều chỉnh lượng hơi cấp vào thiết bị.

Đây là lý do van cầu điều khiển khí nén thường xuất hiện trong các vòng điều khiển quá trình.

7. Không nên biến mọi van thành van điều tiết

Một sai lầm là cho rằng van nào cũng có thể sử dụng để điều tiết.

Khi van được giữ ở trạng thái mở một phần, dòng chảy tập trung qua một tiết diện nhỏ hơn. Nếu chênh áp lớn, tốc độ dòng có thể tăng cao và gây xói mòn các bộ phận bên trong.

Với van hơi, vấn đề này đặc biệt cần được xem xét vì hơi có thể tạo ra điều kiện làm việc khắc nghiệt.

Do đó, nếu cần điều tiết thường xuyên, nên lựa chọn đúng loại van và trim ngay từ đầu.

8. Chọn actuator theo chế độ làm việc

Actuator của van On/Off có thể được thiết kế theo yêu cầu đóng mở nhanh hoặc theo trạng thái an toàn khi mất khí.

Trong khi đó, actuator sử dụng cho điều khiển tuyến tính phải phối hợp với positioner và yêu cầu hành trình chính xác hơn.

Vì vậy, cùng một thân van nhưng cấu hình actuator có thể khác nhau tùy nhiệm vụ.

Đây là lý do bộ điều khiển khí nén không nên được chọn riêng rẽ mà cần tính đồng bộ với thân van.

9. Fail Open và Fail Close

Đối với hệ thống tự động hóa, cần xác định trạng thái an toàn khi mất khí hoặc mất tín hiệu.

Có trường hợp van cần đóng khi xảy ra sự cố.

Có trường hợp ngược lại, van cần mở để duy trì làm mát hoặc bảo vệ thiết bị.

Từ yêu cầu này có thể lựa chọn cấu hình actuator phù hợp.

Ví dụ, trong một số hệ thống hơi cấp nhiệt, mất tín hiệu có thể yêu cầu ngừng cấp hơi. Khi đó, cấu hình đóng khi mất tín hiệu có thể được xem xét tùy thiết kế an toàn của toàn hệ thống.

Không có một trạng thái fail-safe phù hợp cho mọi ứng dụng.

10. On/Off có phải lúc nào cũng đóng nhanh hơn tuyến tính?

Không nhất thiết.

Tốc độ đóng mở còn phụ thuộc vào:

• Kích thước actuator.

• Áp suất khí.

• Lưu lượng khí.

• Van điện từ.

• Bộ xả nhanh.

• Đường ống khí.

• Chênh áp trên van.

Do đó, nếu yêu cầu đóng mở nhanh, cần xem xét toàn bộ hệ thống thay vì chỉ chọn “van khí nén On/Off”.

11. Điều gì xảy ra nếu chọn sai cấu hình?

Nếu hệ thống cần điều tiết nhưng sử dụng cấu hình On/Off, van sẽ không thể đáp ứng việc giữ vị trí trung gian theo yêu cầu.

Ngược lại, nếu hệ thống chỉ cần đóng/mở mà sử dụng cấu hình điều khiển tuyến tính phức tạp, chi phí thiết bị và yêu cầu bảo trì có thể tăng mà không tạo thêm giá trị tương ứng.

Với các valve công nghiệp, cấu hình càng phức tạp thì càng cần xác định rõ mục đích sử dụng trước khi đầu tư.

12. Ví dụ với hệ thống hơi

Giả sử một đường hơi cấp cho bộ trao đổi nhiệt.

Nếu hệ thống chỉ cần:

“Có yêu cầu gia nhiệt → mở van.”

“Hết yêu cầu → đóng van.”

Cấu hình On/Off có thể đáp ứng bài toán này nếu quy trình cho phép.

Nhưng nếu hệ thống cần duy trì nhiệt độ ổn định ở một giá trị nhất định, việc chỉ mở hoặc đóng hoàn toàn có thể khiến nhiệt độ dao động mạnh.

Khi đó, van cầu hơi điều khiển tuyến tính có thể được sử dụng để thay đổi lượng hơi cấp theo tín hiệu điều khiển.

Kết luận

Sự khác biệt giữa van On/Off và tuyến tính không nằm đơn giản ở việc “van nào tốt hơn”, mà nằm ở nhiệm vụ mà hệ thống yêu cầu.

Nếu chỉ cần đóng/mở, cấu hình On/Off có thể là lựa chọn phù hợp. Nếu cần điều tiết lưu lượng, nhiệt độ hoặc áp suất, cấu hình tuyến tính kết hợp positioner sẽ được xem xét.

Khi lựa chọn van dù khí nén, Tân Thành khuyến nghị xác định trước chế độ điều khiển, trạng thái fail-safe, tín hiệu điều khiển, chênh áp và yêu cầu lưu lượng. Với các hệ thống sử dụng van công nghiệp, lựa chọn đúng cấu hình ngay từ đầu sẽ giúp hệ thống điều khiển vận hành ổn định và tránh đầu tư thừa thiết bị.
