Trong thời đại tự động hóa công nghiệp phát triển mạnh mẽ, các hệ thống khí nén ngày càng được ứng dụng rộng rãi nhằm nâng cao hiệu suất vận hành, giảm nhân công và tối ưu chi phí sản xuất. Trong đó, van điện từ 5/2 là một trong những thiết bị điều khiển khí nén quan trọng và phổ biến nhất hiện nay. Dòng van này xuất hiện ở hầu hết các nhà máy sản xuất, dây chuyền đóng gói, cơ khí chế tạo, hệ thống robot tự động và nhiều ngành công nghiệp khác.
Tuy nhiên, không phải ai cũng hiểu rõ van điện từ 5/2 là gì, tại sao dòng van này lại được sử dụng phổ biến đến vậy, ưu nhược điểm ra sao và nên lựa chọn như thế nào để phù hợp với từng hệ thống thực tế.
Trong bài viết dưới đây, Tan Thanh sẽ chia sẻ chi tiết và chuyên sâu về dòng van điện từ Solenoid Valve 5/2, từ cấu tạo, nguyên lý hoạt động cho đến kinh nghiệm lựa chọn và địa chỉ mua uy tín.

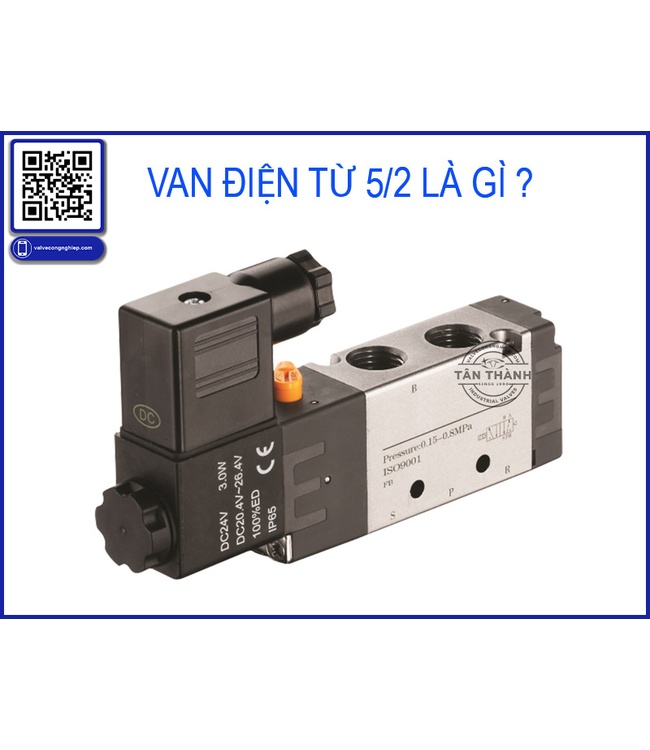

Van điện từ 5/2 là gì?
Van điện từ 5/2 là loại van điều khiển hướng khí nén bằng điện từ, có 5 cổng kết nối và 2 trạng thái hoạt động. Đây là dòng van điện từ Solenoid Valve chuyên dùng để điều khiển xi lanh khí nén tác động kép trong các hệ thống tự động hóa công nghiệp.
Tên gọi “5/2” được hiểu như sau:
- Số 5 đại diện cho 5 cổng khí trên thân van
- Số 2 đại diện cho 2 vị trí hoặc 2 trạng thái làm việc
Van hoạt động thông qua tín hiệu điện cấp vào cuộn coil điện từ. Khi coil được cấp điện, lõi van sẽ dịch chuyển để thay đổi hướng dòng khí, từ đó điều khiển xi lanh thực hiện hành trình tiến hoặc lùi.
Nhờ khả năng phản hồi nhanh, độ chính xác cao và vận hành ổn định, van điện từ Solenoid Valve 5/2 hiện là thiết bị gần như không thể thiếu trong các hệ thống khí nén hiện đại.
Cấu tạo chi tiết của van điện từ Solenoid Valve 5/2
Một bộ van điện từ 5/2 hoàn chỉnh thường bao gồm nhiều bộ phận khác nhau phối hợp hoạt động đồng bộ nhằm đảm bảo khả năng điều khiển khí nén chính xác.
Thân van
Thân van là bộ phận quan trọng nhất, có nhiệm vụ chứa và dẫn hướng dòng khí nén bên trong.
Vật liệu chế tạo phổ biến gồm:
- Hợp kim nhôm
- Đồng brass
- Inox stainless steel
Trong đó:
- Thân nhôm nhẹ, giá thành tốt
- Thân đồng chịu áp lực ổn định
- Thân inox chống ăn mòn cực tốt
Tùy theo môi trường làm việc mà người dùng sẽ lựa chọn vật liệu phù hợp.
Cuộn coil điện từ
Coil điện từ là bộ phận tạo ra từ trường khi cấp điện.
Khi coil hoạt động:
- Lõi van sẽ bị hút
- Piston dịch chuyển
- Trạng thái dòng khí thay đổi
Các mức điện áp thông dụng:
- 24V DC
- 220V AC
- 110V AC
- 12V DC
Trong công nghiệp hiện nay, loại 24V DC được sử dụng khá phổ biến vì độ an toàn cao.
Piston hoặc lõi van
Đây là bộ phận trực tiếp điều hướng dòng khí nén bên trong van.
Khi coil điện tác động:
- Piston sẽ di chuyển sang vị trí mới
- Các cổng khí được đóng hoặc mở tương ứng
Hệ thống lò xo hồi vị
Lò xo giúp van trở về trạng thái ban đầu khi mất điện.
Bộ phận này thường xuất hiện trên dòng van coil đơn.
Các cổng kết nối khí
Van điện từ Solenoid Valve 5/2 gồm 5 cổng:
- 1 cổng cấp khí vào
- 2 cổng dẫn khí đến xi lanh
- 2 cổng xả khí ra ngoài
Việc bố trí các cổng này giúp van có thể đảo chiều dòng khí linh hoạt.

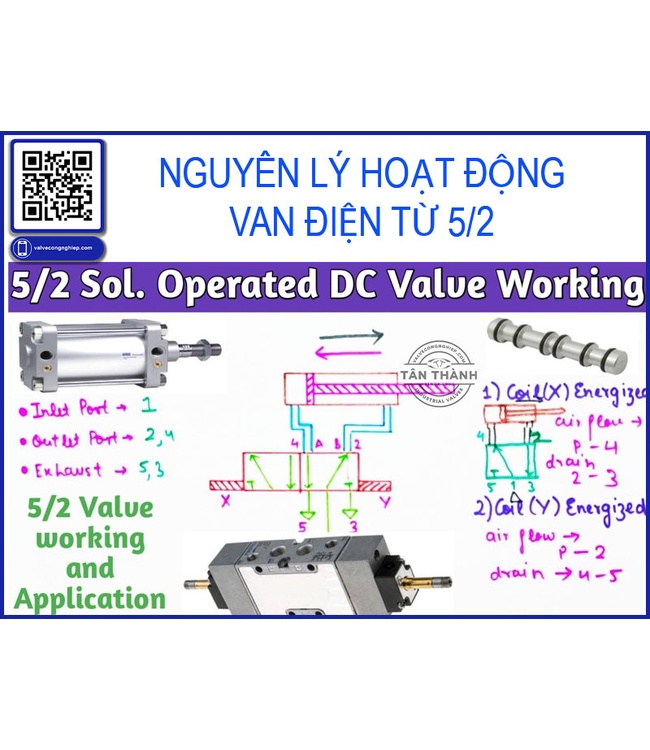

Nguyên lý hoạt động của van điện từ 5/2
Nguyên lý hoạt động của van điện từ Solenoid Valve loại 5/2 này khá đơn giản nhưng cực kỳ hiệu quả trong hệ thống khí nén.
Trạng thái chưa cấp điện
Khi chưa cấp điện:
- Lò xo giữ lõi van ở trạng thái mặc định
- Khí nén sẽ đi theo hướng cố định
- Xi lanh thực hiện một hành trình nhất định
Trạng thái cấp điện
Khi cấp điện vào coil:
- Từ trường được sinh ra
- Lõi van bị hút
- Piston dịch chuyển
- Các cửa khí đổi trạng thái
Lúc này:
- Dòng khí được đảo chiều
- Xi lanh chuyển sang hành trình ngược lại
Toàn bộ quá trình diễn ra cực nhanh, giúp hệ thống hoạt động chính xác và ổn định.
Phân loại van điện từ 5/2 phổ biến hiện nay
Hiện nay trên thị trường có nhiều loại van điện từ Solenoid Valve 5/2 khác nhau để đáp ứng nhu cầu sử dụng đa dạng.
Van điện từ 5/2 coil đơn
Đây là loại sử dụng:
- 1 coil điện từ
- 1 lò xo hồi vị
Khi mất điện:
- Van tự trở về trạng thái ban đầu
Ưu điểm
- Giá thành thấp
- Dễ điều khiển
- Tiết kiệm điện
Nhược điểm
- Không giữ được trạng thái khi mất điện
Van điện từ 5/2 coil đôi
Loại này sử dụng:
- 2 coil điện từ
- Không cần lò xo hồi
Khi mất điện:
- Van vẫn giữ nguyên trạng thái cuối cùng
Ưu điểm
- Điều khiển linh hoạt
- Phù hợp hệ thống tự động phức tạp
Nhược điểm
- Giá thành cao hơn
- Điều khiển phức tạp hơn
Van điện từ 5/2 dạng ren
Được kết nối bằng ren trong hoặc ren ngoài.
Ưu điểm
- Lắp đặt nhanh
- Phổ biến
- Chi phí thấp
Van điện từ 5/2 dạng đế
Loại này lắp trên manifold hoặc đế van khí nén.
Ưu điểm
- Thay thế nhanh
- Gọn gàng
- Phù hợp hệ thống lớn
Ưu điểm nổi bật của van điện từ Solenoid Valve 5/2
Không phải ngẫu nhiên mà van điện từ 5/2 lại được ứng dụng rộng rãi đến vậy. Dòng van này sở hữu nhiều ưu điểm vượt trội so với các phương pháp điều khiển truyền thống.
Đóng mở cực nhanh
Van phản hồi gần như tức thời khi nhận tín hiệu điện.
Điều này giúp:
- Tăng độ chính xác
- Giảm độ trễ hệ thống
- Tăng hiệu suất vận hành
Tự động hóa hoàn toàn
Van hoạt động bằng tín hiệu điện nên rất dễ tích hợp:
- PLC
- Cảm biến
- Bộ điều khiển tự động
Tiết kiệm nhân công
Hệ thống không cần thao tác đóng mở thủ công.
Điều này giúp:
- Giảm chi phí vận hành
- Giảm lỗi do con người
Kích thước nhỏ gọn
Van điện từ Solenoid Valve thường có thiết kế compact giúp:
- Tiết kiệm không gian
- Dễ lắp đặt
Độ bền cao
Các dòng van chất lượng tốt có thể hoạt động hàng triệu chu kỳ.
Dễ bảo trì
Cấu tạo van tương đối đơn giản nên:
- Dễ thay coil
- Dễ vệ sinh
- Dễ sửa chữa
Nhược điểm của van điện từ 5/2
Bên cạnh nhiều ưu điểm, van điện từ Solenoid Valve 5/2 cũng tồn tại một số hạn chế cần lưu ý.
Phụ thuộc vào điện
Khi mất điện:
- Van có thể ngừng hoạt động
- Hệ thống bị gián đoạn
Coil dễ hỏng nếu điện không ổn định
Nguồn điện sai áp hoặc chập chờn dễ làm:
- Cháy coil
- Giảm tuổi thọ van
Yêu cầu khí nén sạch
Nếu khí nén:
- Có bụi
- Có nước
- Có dầu bẩn
Thì van dễ:
- Kẹt piston
- Rò rỉ
- Giảm độ bền
Không phù hợp nhiệt độ quá cao
Một số loại coil điện có giới hạn nhiệt độ nhất định.
Ứng dụng thực tế của van điện từ Solenoid Valve 5/2
Hiện nay van điện từ 5/2 xuất hiện trong rất nhiều ngành công nghiệp.
Hệ thống khí nén tự động
Điều khiển:
- Xi lanh khí
- Tay gắp robot
- Bộ truyền động
Ngành đóng gói
Ứng dụng trong:
- Máy dán nhãn
- Máy đóng hộp
- Máy ép bao bì
Ngành cơ khí chế tạo
Sử dụng cho:
Ngành thực phẩm
Van điều khiển:
- Băng tải
- Máy chiết rót
- Hệ thống tự động hóa
Ngành dệt may
Điều khiển cơ cấu khí nén trên:
- Máy may công nghiệp
- Hệ thống cắt vải
Kinh nghiệm lựa chọn van điện từ 5/2 phù hợp
Để hệ thống vận hành hiệu quả và bền bỉ, người dùng cần lựa chọn đúng loại van điện từ Solenoid Valve phù hợp.
Chọn đúng điện áp
Cần xác định:
Sai điện áp dễ gây cháy coil.
Chọn đúng kích thước cổng
Kích thước phổ biến:
Cần phù hợp lưu lượng khí của hệ thống.
Chọn vật liệu phù hợp
- Inox: môi trường ăn mòn
- Đồng: phổ thông
- Nhôm: nhẹ và kinh tế
Chọn thương hiệu uy tín
Van chất lượng tốt sẽ:
- Độ kín cao
- Hoạt động ổn định
- Tuổi thọ lâu dài
Mua van điện từ Solenoid Valve 5/2 ở đâu uy tín?
Nếu bạn đang tìm địa chỉ cung cấp van điện từ Solenoid Valve chất lượng cao, đầy đủ chứng từ và hỗ trợ kỹ thuật chuyên sâu, Tân THnàh là đơn vị đáng cân nhắc.
Tân Thành chuyên cung cấp:
- Van điện từ khí nén
- Van điện từ nước
- Van điều khiển khí nén
- Thiết bị khí nén công nghiệp
- Các dòng van công nghiệp chính hãng
Lý do nhiều khách hàng lựa chọn Tân Thành
Sản phẩm đa dạng
Có đầy đủ:
- Van điện từ 5/2
- Van 3/2
- Van 2/2
- Van coil đơn
- Van coil đôi
Hỗ trợ kỹ thuật chuyên sâu
Đội ngũ kỹ thuật hỗ trợ:
- Chọn model phù hợp
- Tư vấn lắp đặt
- Hướng dẫn sử dụng
Hàng chính hãng
Cam kết:
- CO CQ đầy đủ
- Nguồn gốc rõ ràng
- Chất lượng ổn định
Giá thành cạnh tranh
Tân Thành luôn tối ưu mức giá phù hợp cho:
- Nhà máy
- Công trình
- Đại lý
- Đơn vị thi công
Kết luận
Van điện từ 5/2 là thiết bị quan trọng trong các hệ thống khí nén và tự động hóa hiện đại. Với khả năng điều khiển chính xác, tốc độ phản hồi nhanh và tính tự động hóa cao, dòng van điện từ Solenoid Valve này ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.
Tuy nhiên, để đảm bảo hiệu quả vận hành lâu dài, người dùng cần lựa chọn đúng chủng loại, đúng thông số kỹ thuật và mua sản phẩm từ đơn vị uy tín.
Nếu bạn đang cần tìm mua van điện từ Solenoid Valve chất lượng cao với đầy đủ hỗ trợ kỹ thuật, công ty Tân Thành là một trong những địa chỉ đáng tin cậy hiện nay trên thị trường van công nghiệp.
