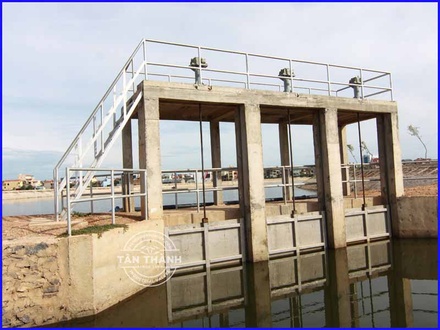

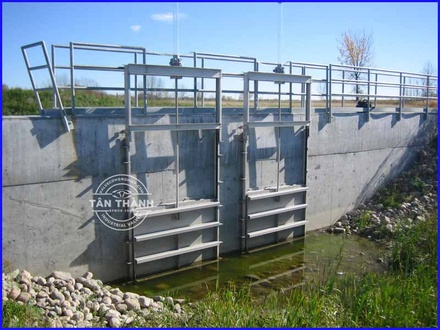

Van cửa phai Penstock: Giải pháp kiểm soát dòng chảy trong công trình thủy lợi và hệ thống van ngành nước

1.000.000.000 VND

Available

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong lĩnh vực van công nghiệp và đặc biệt là các hệ thống quy mô lớn như thủy lợi, xử lý nước thải hay hồ chứa, việc kiểm soát dòng chảy không còn đơn thuần là đóng/mở trong đường ống. Thay vào đó, các kỹ sư cần những giải pháp phù hợp với môi trường kênh hở, lưu lượng lớn và áp lực đặc thù.

Đó chính là lý do van cửa phai Penstock được sử dụng rộng rãi trong các công trình hạ tầng.

Tuy nhiên, không giống các loại van nước phổ biến như van bi, van bướm hay van cửa, Penstock là một thiết bị mang tính “công trình” nhiều hơn là “thiết bị đường ống”. Nếu không hiểu rõ bản chất, việc lựa chọn hoặc áp dụng có thể sai hoàn toàn.

Trong bài viết này, công ty Tân Thành sẽ cung cấp góc nhìn đầy đủ, chuyên sâu và thực tế về van cửa phai Penstock – từ cấu tạo, nguyên lý đến cách lựa chọn đúng trong hệ thống van ngành nước.

1. Van cửa phai Penstock là gì? Góc nhìn kỹ thuật dễ hiểu

Van cửa phai Penstock là thiết bị cơ khí dùng để điều tiết hoặc ngăn dòng chảy trong các hệ thống kênh hở, thay vì đường ống kín như các loại van công nghiệp thông thường.

Điểm khác biệt cốt lõi:

• Không lắp trong ống → lắp tại cửa xả, mương, kênh
• Không chỉ đóng/mở → còn điều tiết mực nước
• Không chịu áp lực động lớn → chủ yếu là áp lực tĩnh

👉 Có thể hiểu đơn giản:
Nếu van bi hay van bướm là “van trong đường ống”
→ thì Penstock là “cửa chắn nước trong công trình”

2. Vì sao Penstock không thể thay thế bằng van nước thông thường?

Nhiều người khi thiết kế hệ thống thường đặt câu hỏi:

👉 “Có thể dùng van cửa (Gate Valve) thay cho Penstock không?”

Câu trả lời là: Không phù hợp

Lý do:

Thứ nhất – môi trường khác nhau

• Van công nghiệp → làm việc trong ống kín
• Penstock → làm việc ngoài trời, kênh hở

Thứ hai – kích thước và lưu lượng

• Van nước thông thường → kích thước giới hạn
• Penstock → có thể rất lớn (hàng mét)

Thứ ba – cơ chế vận hành

• Van công nghiệp → đóng/mở nhanh
• Penstock → đóng/mở từ từ, kiểm soát mực nước

👉 Vì vậy, Penstock không phải là “một loại van thay thế”, mà là một giải pháp riêng biệt trong van ngành nước.

3. Cấu tạo chi tiết của van cửa phai Penstock

Mặc dù thiết kế có vẻ đơn giản, nhưng mỗi bộ phận của Penstock đều có vai trò quan trọng.

Khung van (Frame)

• Là phần cố định vào tường hoặc kết cấu bê tông
• Chịu toàn bộ áp lực nước
• Đảm bảo độ ổn định khi vận hành

Cửa van (Gate)

• Là tấm chắn chính
• Di chuyển lên/xuống để đóng/mở dòng nước
• Thường làm từ inox hoặc thép

Trục vận hành (Stem)

• Kết nối cửa van với bộ điều khiển
• Truyền lực khi quay tay hoặc motor

Bộ truyền động

Có thể gồm:

• Tay quay cơ
• Hộp số giảm lực
• Motor điện

👉 Tùy vào quy mô hệ thống mà lựa chọn phù hợp

Gioăng làm kín

• Đảm bảo hạn chế rò rỉ
• Thường làm từ cao su EPDM hoặc vật liệu chuyên dụng

4. Nguyên lý hoạt động của Penstock

Penstock hoạt động theo nguyên lý rất trực quan:

• Khi quay tay hoặc kích hoạt motor → trục nâng chuyển động
• Trục kéo cửa van lên → nước chảy qua
• Khi hạ xuống → cửa ép chặt vào khung → chặn dòng

👉 Điểm quan trọng:

• Không đóng/mở đột ngột
• Điều tiết từ từ để tránh xáo trộn dòng chảy

5. Phân loại van cửa phai Penstock

Trong thực tế, Penstock được chia thành nhiều loại theo vị trí lắp đặt và ứng dụng.

Theo vị trí lắp

• Lắp tường (Wall-mounted)
• Lắp kênh (Channel-mounted)
• Lắp ống (Flanged type)

Theo cơ chế vận hành

• Vận hành tay
• Vận hành bằng hộp số
• Vận hành điện (motorized)

Theo vật liệu

• Inox → chống ăn mòn
• Thép → chịu lực
• Gang → chi phí tối ưu

👉 Việc phân loại giúp lựa chọn đúng trong từng hệ thống van ngành nước.

6. Ứng dụng thực tế của Penstock trong van ngành nước

Penstock xuất hiện trong hầu hết các công trình liên quan đến nước.

Hệ thống xử lý nước thải

• Kiểm soát dòng vào/ra
• Phân chia dòng giữa các bể

Công trình thủy lợi

• Điều tiết nước tưới tiêu
• Kiểm soát dòng chảy kênh mương

Nhà máy cấp nước

• Điều chỉnh mực nước
• Ngăn dòng khi bảo trì

Hồ chứa & trạm bơm

• Kiểm soát cửa xả
• Ngăn dòng khi cần

👉 Đây là những ứng dụng mà các loại van công nghiệp thông thường không thể thay thế.

7. Những yếu tố quan trọng khi lựa chọn Penstock

Để đảm bảo hiệu quả, cần xem xét kỹ:

Kích thước cửa van

• Phải phù hợp với lưu lượng
• Tránh chọn quá nhỏ hoặc quá lớn

Áp lực nước

• Xác định chiều cao cột nước
• Chọn thiết kế chịu lực phù hợp

Môi trường sử dụng

• Nước sạch
• Nước thải
• Hóa chất

Vật liệu

• Inox → môi trường ăn mòn
• Thép → công trình lớn
• Gang → hệ thống cơ bản

Kiểu vận hành

• Thủ công → hệ nhỏ
• Motor → hệ lớn

👉 Đây là bước quan trọng trong thiết kế hệ thống van nước.

8. Ưu điểm và hạn chế của van cửa phai Penstock

Ưu điểm

• Kiểm soát dòng chảy lớn
• Độ bền cao
• Phù hợp môi trường khắc nghiệt
• Dễ vận hành

Hạn chế

• Không dùng cho đường ống kín
• Kích thước lớn → cần không gian
• Chi phí đầu tư cao hơn van thông thường

9. Tân Thành chia sẻ: Khi nào nên dùng Penstock?

Từ góc nhìn thực tế trong ngành van công nghiệp, Penstock nên được sử dụng khi:

• Hệ thống là kênh hở
• Lưu lượng lớn
• Cần điều tiết mực nước
• Không thể dùng van trong đường ống

👉 Nếu hệ thống là đường ống kín → nên dùng các loại van nước như:

• Van bi
• Van bướm
• Van cầu
• Van cửa

10. Công ty Tân Thành – Chia sẻ kiến thức, không kinh doanh Penstock

Công ty Tân Thành hiện không cung cấp van cửa phai Penstock, mà tập trung vào các dòng van công nghiệp – van ngành nước như:

• Van bi
• Van cầu
• Van bướm
• Van cửa

Tuy nhiên, Tân Thành luôn chia sẻ kiến thức chuyên sâu để:

👉 Giúp khách hàng hiểu đúng thiết bị
👉 Lựa chọn đúng giải pháp
👉 Tránh sai lầm trong thiết kế hệ thống

Kết luận

Van cửa phai Penstock là một thiết bị chuyên dụng trong các hệ thống kênh hở và công trình thủy lợi. Việc hiểu đúng bản chất của Penstock giúp bạn phân biệt rõ với các loại van công nghiệp thông thường và lựa chọn giải pháp phù hợp.

Dù không phải là thiết bị phổ biến trong mọi hệ thống, nhưng trong đúng ứng dụng, Penstock lại đóng vai trò không thể thay thế trong van ngành nước.
