Van cửa (Gate Valve), còn gọi là van cổng, là một trong những loại van công nghiệp được sử dụng phổ biến nhất trong hệ thống đường ống hiện nay. Thiết bị này có chức năng đóng hoặc mở hoàn toàn dòng lưu chất bằng cách nâng hoặc hạ đĩa van theo phương thẳng đứng. Khi van mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất và nâng cao hiệu quả vận hành. Gate valve được thiết kế chủ yếu cho mục đích đóng ngắt dòng chảy, không thích hợp để điều tiết lưu lượng vì có thể gây mài mòn đĩa van và giảm tuổi thọ thiết bị.

Tại Van công nghiệp Tân Thành, chúng tôi cung cấp đa dạng các dòng van cửa Gate Valve chính hãng với đầy đủ vật liệu gang, thép, inox, đồng, đáp ứng nhiều tiêu chuẩn kết nối như JIS, ANSI, DIN, BS và phù hợp với nhiều môi trường làm việc khác nhau.

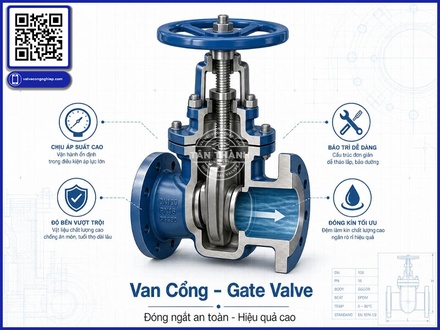

Cấu tạo của van cửa Gate Valve

Một chiếc van cửa tiêu chuẩn gồm các bộ phận chính sau:

Thân van (Body)

Là bộ phận chịu áp lực chính của hệ thống, thường được chế tạo từ gang, gang cầu, thép đúc, thép rèn, inox hoặc đồng tùy theo điều kiện sử dụng.

Nắp van (Bonnet)

Được liên kết với thân van bằng bulong hoặc ren nhằm tạo thành khoang kín, đồng thời giúp thuận tiện trong quá trình bảo trì và thay thế linh kiện.

Đĩa van (Gate)

Là bộ phận trực tiếp thực hiện chức năng đóng mở. Đĩa van có thể là dạng nêm (Wedge Gate), dạng song song hoặc dạng dao tùy từng ứng dụng.

Trục van (Stem)

Truyền chuyển động từ tay quay hoặc bộ truyền động đến đĩa van. Có hai kiểu phổ biến là:

• Van cửa ty nổi (Rising Stem Gate Valve)
• Van cửa ty chìm (Non-Rising Stem Gate Valve)

Vô lăng hoặc bộ điều khiển

Giúp vận hành van bằng tay hoặc kết hợp với bộ truyền động điện, khí nén, thủy lực để tự động hóa hệ thống.

Gioăng làm kín (Seat)

Đảm bảo khả năng kín khít khi van đóng, hạn chế tối đa hiện tượng rò rỉ lưu chất.

Nguyên lý hoạt động của Gate Valve

Van cổng Gate Valve hoạt động theo nguyên lý nâng hạ đĩa van.

Khi xoay tay quay theo chiều mở, trục van nâng đĩa van lên khỏi đường đi của dòng chảy, cho phép lưu chất lưu thông gần như toàn bộ tiết diện đường ống. Ngược lại, khi xoay theo chiều đóng, đĩa van hạ xuống ép sát vào bề mặt làm kín để ngăn hoàn toàn dòng chảy.

Nhờ thiết kế này, van cửa có tổn thất áp suất rất thấp khi mở hoàn toàn, nhưng không phù hợp để điều tiết lưu lượng vì dòng chảy tác động trực tiếp lên đĩa van khi mở một phần, dễ gây rung và mài mòn.

Ưu điểm của van cửa

Van cửa được nhiều doanh nghiệp lựa chọn nhờ những ưu điểm nổi bật như:

• Đóng mở hoàn toàn với độ kín cao.
• Tổn thất áp suất rất thấp.
• Lưu lượng đi qua lớn.
• Tuổi thọ cao nếu vận hành đúng cách.
• Có nhiều vật liệu phù hợp với từng môi trường.
• Dễ bảo trì, thay thế linh kiện.
• Phù hợp với đường ống có kích thước lớn từ DN15 đến DN1200.

Nhược điểm của Gate Valve

Bên cạnh những ưu điểm, Gate Valve vẫn tồn tại một số hạn chế:

• Không thích hợp điều tiết lưu lượng.
• Thời gian đóng mở chậm hơn van bi hoặc van bướm.
• Kích thước và trọng lượng khá lớn.
• Khi làm việc với môi trường chứa nhiều cặn bẩn có thể làm kẹt đĩa van.

Các loại van cửa phổ biến

Van cửa gang

Được sử dụng phổ biến trong hệ thống cấp nước, thoát nước, PCCC và HVAC nhờ giá thành hợp lý.

Van cửa thép

Chịu được áp suất và nhiệt độ cao, thích hợp cho hệ thống hơi nóng, dầu nóng và nhà máy nhiệt điện.

Van cửa inox

Có khả năng chống ăn mòn tốt, phù hợp với ngành thực phẩm, hóa chất, nước sạch và dược phẩm.

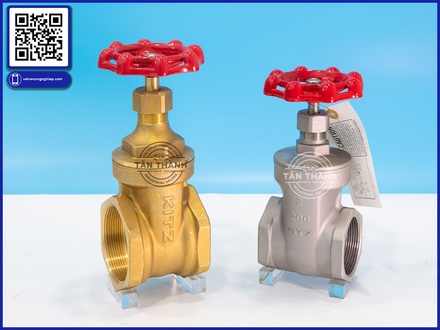

Van cửa đồng

Được sử dụng nhiều trong hệ thống nước dân dụng, khí nén và đường ống quy mô nhỏ.

Van cửa ty nổi

Dễ quan sát trạng thái đóng mở nhờ phần trục nâng lên khi vận hành.

Van cửa ty chìm

Tiết kiệm không gian lắp đặt, phù hợp với hố van hoặc khu vực có chiều cao hạn chế.

Van cửa dao (Knife Gate Valve)

Chuyên dùng cho bùn, bột giấy, nước thải và lưu chất có chứa hạt rắn.

Ứng dụng của van cửa

Gate Valve được sử dụng trong hầu hết các ngành công nghiệp như:

• Hệ thống cấp thoát nước.
• Nhà máy xử lý nước.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy nhiệt điện.
• Đường ống hơi nóng.
• Hệ thống dầu khí.
• Nhà máy hóa chất.
• Ngành xi măng.
• Nhà máy giấy.
• Công nghiệp thực phẩm.
• Hệ thống HVAC.
• Đường ống công nghiệp quy mô lớn.

Cách lựa chọn van cửa phù hợp

Để lựa chọn đúng loại Gate Valve, cần xem xét các yếu tố sau:

• Loại lưu chất sử dụng.
• Áp suất làm việc.
• Nhiệt độ môi trường.
• Kích thước đường ống.
• Tiêu chuẩn kết nối.
• Vật liệu thân van.
• Kiểu vận hành (tay quay, điện, khí nén).
• Thương hiệu và xuất xứ.

Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Tại sao nên mua Gate Valve tại Van Tân Thành?

Là đơn vị chuyên cung cấp van công nghiệp tại Việt Nam, Công ty Van Tân Thành phân phối đa dạng các dòng van cửa Gate Valve chính hãng đến từ nhiều thương hiệu uy tín như KITZ (Nhật Bản), Joeun (Hàn Quốc), DR (Trung Quốc) cùng nhiều hãng nổi tiếng khác.

Khi mua hàng tại Tân Thành, khách hàng nhận được:

• Sản phẩm chính hãng, đầy đủ CO-CQ.
• Đa dạng vật liệu: gang, thép, inox, đồng.
• Đầy đủ kích thước từ DN15 đến DN1200.
• Giá cạnh tranh.
• Hàng có sẵn số lượng lớn.
• Đội ngũ kỹ sư tư vấn kỹ thuật chuyên sâu.
• Giao hàng nhanh trên toàn quốc.
• Chính sách bảo hành rõ ràng.

Kết luận

Van cửa (Gate Valve) là giải pháp đóng ngắt dòng chảy hiệu quả trong hầu hết các hệ thống đường ống công nghiệp. Với khả năng đóng kín tốt, lưu lượng lớn, tổn thất áp suất thấp và tuổi thọ cao, Gate Valve luôn là lựa chọn hàng đầu trong các lĩnh vực cấp nước, PCCC, hơi nóng, dầu khí và sản xuất công nghiệp. Nếu bạn đang tìm kiếm van cửa gang, van cửa thép, van cửa inox, van cửa đồng hoặc các dòng van công nghiệp chính hãng, Van Tân Thành sẽ là đối tác đáng tin cậy với sản phẩm chất lượng, giá cạnh tranh và dịch vụ kỹ thuật chuyên nghiệp.
