Trong các hệ thống nước nóng trung tâm, hệ thống sưởi hay mạng lưới tuần hoàn nước nóng sinh hoạt, việc duy trì nhiệt độ đồng đều tại mọi điểm sử dụng luôn là yêu cầu quan trọng. Nếu lưu lượng phân phối không hợp lý, một số khu vực có thể nhận đủ nước nóng trong khi những vị trí xa nguồn cấp lại bị thiếu nhiệt hoặc phải chờ rất lâu mới có nước nóng. Để khắc phục tình trạng này, van cân bằng nhiệt (Thermostatic Balancing Valve) được ứng dụng như một giải pháp giúp tự động điều chỉnh lưu lượng dựa trên nhiệt độ thực tế của môi chất.

Là đơn vị hoạt động trong lĩnh vực van công nghiệp, Công ty Tân Thành thường xuyên chia sẻ các kiến thức chuyên môn nhằm giúp kỹ sư, nhà thầu và người vận hành hiểu rõ hơn về nguyên lý làm việc của từng loại van. Nội dung trong bài viết chỉ mang tính chất tham khảo, cung cấp kiến thức kỹ thuật và không nhằm mục đích giới thiệu hay kinh doanh sản phẩm.

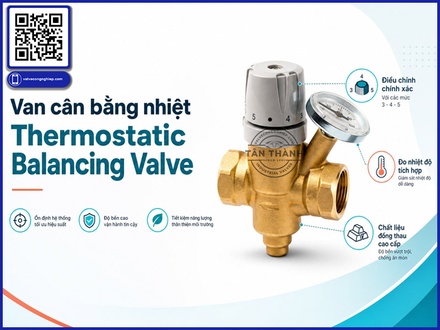

Van cân bằng nhiệt là gì?

Van cân bằng nhiệt là thiết bị có khả năng tự động điều chỉnh lưu lượng dòng chảy theo nhiệt độ của môi chất. Khác với các loại van cân bằng thông thường phải điều chỉnh bằng tay, van cân bằng nhiệt sử dụng bộ phận cảm biến nhiệt để thay đổi độ mở của van, từ đó duy trì nhiệt độ ổn định trong toàn bộ hệ thống.

Tên tiếng Anh của thiết bị là Thermostatic Balancing Valve.

Loại van này thường xuất hiện trong:

• Hệ thống nước nóng sinh hoạt.
• Hệ thống tuần hoàn nước nóng.
• Hệ thống sưởi trung tâm.
• Bệnh viện.
• Khách sạn.
• Chung cư cao tầng.
• Trung tâm thương mại.

Cấu tạo của van cân bằng nhiệt

Tùy từng nhà sản xuất, thiết kế có thể khác nhau nhưng nhìn chung van cân bằng nhiệt gồm các bộ phận sau:

Thân van

Là bộ phận chịu áp lực của môi chất và liên kết với đường ống.

Vật liệu thường sử dụng:

• Đồng.
• Đồng mạ niken.
• Gang.
• Inox.

Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc và chất lượng nước.

Bộ cảm biến nhiệt

Đây là bộ phận quan trọng nhất của van.

Cảm biến sẽ nhận biết sự thay đổi nhiệt độ của dòng nước và truyền tín hiệu cơ học đến cơ cấu điều chỉnh.

Nhờ đó, van có thể tự động thay đổi độ mở mà không cần thao tác thủ công.

Đĩa van

Đĩa van trực tiếp điều chỉnh tiết diện dòng chảy.

Khi nhiệt độ thay đổi, đĩa van sẽ dịch chuyển để tăng hoặc giảm lưu lượng.

Lò xo

Lò xo tạo lực hồi giúp cơ cấu điều chỉnh hoạt động ổn định và chính xác.

Tay hiệu chỉnh

Một số dòng van được trang bị tay điều chỉnh nhằm cài đặt mức nhiệt độ mong muốn trước khi vận hành.

Nguyên lý hoạt động của van cân bằng nhiệt

Van cân bằng nhiệt hoạt động dựa trên sự thay đổi nhiệt độ của môi chất.

Khi nhiệt độ nước thấp hơn giá trị cài đặt, bộ cảm biến sẽ điều chỉnh để van mở lớn hơn, tăng lưu lượng nước nóng đi qua.

Ngược lại, khi nhiệt độ đạt hoặc vượt giá trị mong muốn, van sẽ tự động thu nhỏ tiết diện dòng chảy nhằm giảm lưu lượng.

Quá trình này diễn ra liên tục và hoàn toàn tự động, giúp nhiệt độ tại các điểm sử dụng luôn duy trì ổn định.

Đây là điểm khác biệt lớn so với van cân bằng cơ học vốn chỉ điều chỉnh theo lưu lượng hoặc chênh lệch áp suất.

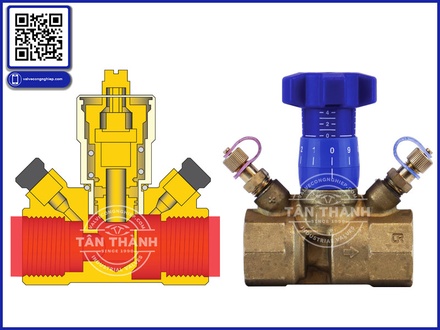

Van cân bằng nhiệt khác gì van cân bằng thủy lực?

Nhiều người thường nhầm lẫn giữa van cân bằng nhiệt và van cân bằng thủy lực, tuy nhiên đây là hai thiết bị có nguyên lý điều khiển khác nhau.

Có thể thấy, nếu van cân bằng thủy lực tập trung vào việc cân bằng lưu lượng thì van cân bằng nhiệt lại hướng đến việc duy trì nhiệt độ ổn định cho toàn hệ thống.

Ưu điểm của van cân bằng nhiệt

Duy trì nhiệt độ đồng đều

Van giúp nước nóng được phân phối đồng đều đến mọi khu vực, kể cả các vị trí ở cuối đường ống.

Tiết kiệm năng lượng

Nhờ điều chỉnh lưu lượng hợp lý, hệ thống giảm được lượng nhiệt thất thoát và tối ưu hiệu suất sử dụng năng lượng.

Hoạt động hoàn toàn tự động

Không cần điều chỉnh thường xuyên sau khi cài đặt ban đầu.

Hạn chế hiện tượng nước nóng đến chậm

Đây là ưu điểm nổi bật trong các hệ thống tuần hoàn nước nóng của khách sạn, bệnh viện và chung cư.

Tăng tuổi thọ hệ thống

Việc duy trì lưu lượng và nhiệt độ ổn định giúp giảm tải cho máy bơm và các thiết bị trao đổi nhiệt.

Ứng dụng của van cân bằng nhiệt

Ngày nay, van cân bằng nhiệt được sử dụng trong nhiều công trình như:

• Chung cư cao tầng.
• Khách sạn.
• Resort.
• Bệnh viện.
• Trung tâm thương mại.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Hệ thống nước nóng năng lượng mặt trời.
• Hệ thống nước nóng trung tâm.
• Hệ thống sưởi.

Đây đều là những hệ thống yêu cầu nhiệt độ ổn định tại nhiều điểm sử dụng khác nhau.

Những lưu ý khi lựa chọn van cân bằng nhiệt

Để lựa chọn phù hợp với hệ thống, cần xem xét các yếu tố sau:

• Kích thước đường ống (DN).
• Áp suất làm việc.
• Nhiệt độ môi chất.
• Dải nhiệt độ điều chỉnh.
• Lưu lượng thiết kế.
• Kiểu kết nối (ren hoặc mặt bích).
• Vật liệu chế tạo.
• Điều kiện môi trường làm việc.

Việc tính toán đúng ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành ổn định và đạt hiệu quả cao hơn.

Một số lưu ý khi lắp đặt van cân bằng nhiệt

Để thiết bị phát huy hiệu quả, người thi công cần:

• Lắp đúng chiều dòng chảy theo ký hiệu trên thân van.
• Đảm bảo vị trí cảm biến không bị ảnh hưởng bởi nguồn nhiệt bên ngoài.
• Súc rửa sạch đường ống trước khi đưa vào vận hành.
• Thực hiện kiểm tra và hiệu chỉnh theo hướng dẫn kỹ thuật.
• Kiểm tra định kỳ trong quá trình sử dụng.

Việc lắp đặt đúng kỹ thuật giúp van hoạt động chính xác và kéo dài tuổi thọ của toàn hệ thống.

Kết luận

Van cân bằng nhiệt là thiết bị quan trọng trong các hệ thống tuần hoàn nước nóng và sưởi, giúp tự động điều chỉnh lưu lượng theo nhiệt độ để duy trì sự ổn định trên toàn mạng lưới đường ống. Nhờ khả năng phản ứng linh hoạt với sự thay đổi nhiệt độ, thiết bị góp phần nâng cao hiệu quả truyền nhiệt, tiết kiệm năng lượng và cải thiện chất lượng vận hành của hệ thống.

Bên cạnh van cân bằng nhiệt, các dòng van cân bằng thủy lực cũng được ứng dụng rộng rãi trong những hệ thống yêu cầu kiểm soát lưu lượng và áp suất. Việc hiểu rõ sự khác biệt giữa hai loại van sẽ giúp kỹ sư và người vận hành lựa chọn giải pháp phù hợp với từng điều kiện thực tế.

Thông qua các bài viết chia sẻ kiến thức về van công nghiệp, Công ty Tân Thành mong muốn mang đến nguồn thông tin hữu ích, góp phần giúp người đọc hiểu rõ hơn về nguyên lý hoạt động và ứng dụng của các loại van trong hệ thống đường ống hiện đại.

•
