Van Báo Động Van Báo Cháy Alarm Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

1.000.000.000 VND

Available

Viết một đánh giá

---

Thêm vào giỏ hàng

Yêu thích

Trong hệ thống phòng cháy chữa cháy (PCCC), việc phát hiện nhanh sự cố cháy và kích hoạt hệ thống chữa cháy tự động là yếu tố cực kỳ quan trọng. Một trong những thiết bị đóng vai trò trung tâm trong hệ thống sprinkler chữa cháy chính là van báo động van báo cháy Alarm Valve. Đây là thiết bị giúp kiểm soát dòng nước, đồng thời phát tín hiệu cảnh báo khi hệ thống chữa cháy được kích hoạt.

Bài viết dưới đây từ công ty Tân Thành sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng cũng như các lưu ý kỹ thuật quan trọng của dòng van Alarm Valve trong thực tế.

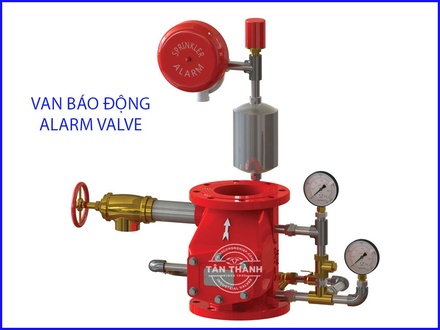

Van báo động van báo cháy Alarm Valve là gì?

Van báo động Alarm Valve là loại van chuyên dùng trong hệ thống chữa cháy sprinkler tự động. Thiết bị này có nhiệm vụ kiểm soát dòng nước cấp đến mạng lưới đầu phun sprinkler và đồng thời kích hoạt tín hiệu báo động khi xuất hiện dòng chảy bất thường do đầu phun chữa cháy hoạt động.

Khi xảy ra hỏa hoạn, nhiệt độ tăng cao làm đầu sprinkler vỡ bóng thủy tinh hoặc chảy hợp kim nhiệt, nước sẽ bắt đầu chảy qua Alarm Valve. Lúc này van sẽ kích hoạt chuông nước cơ học hoặc công tắc áp lực để gửi tín hiệu về trung tâm báo cháy.

Trong tiếng Anh, thiết bị này thường được gọi là:

• Alarm Valve
• Alarm Check Valve
• Fire Alarm Valve
• Wet Alarm Valve

Đây là thiết bị gần như bắt buộc trong các hệ thống sprinkler dạng ướt tại:

• Nhà xưởng công nghiệp
• Trung tâm thương mại
• Chung cư cao tầng
• Kho hàng logistics
• Nhà máy sản xuất
• Khách sạn, bệnh viện

Cấu tạo của van Alarm Valve

Một bộ van báo động van báo cháy Alarm Valve hoàn chỉnh thường bao gồm nhiều thành phần kết hợp với nhau để vừa kiểm soát lưu lượng vừa phát tín hiệu cảnh báo.

Thân van

Thân van thường được sản xuất bằng gang cầu hoặc gang đúc chịu áp lực cao, phủ sơn epoxy chống ăn mòn màu đỏ đặc trưng của ngành PCCC.

Lá van một chiều

Bên trong van có cơ cấu dạng lá lật hoặc đĩa van giúp nước chỉ chảy theo một hướng duy nhất. Điều này ngăn hiện tượng nước hồi ngược trong hệ thống.

Buồng báo động

Khi có dòng nước đi qua vượt mức quy định, áp lực nước sẽ truyền đến buồng báo động để kích hoạt chuông nước hoặc công tắc áp suất.

Chuông nước cơ học

Thiết bị này tạo ra âm thanh cảnh báo bằng cơ chế quay cơ học nhờ áp lực nước. Một số hệ thống hiện đại thay thế bằng pressure switch điện.

Đồng hồ áp suất

Giúp kỹ thuật viên theo dõi áp lực đầu vào và đầu ra của hệ thống chữa cháy.

Van phụ trợ

Bao gồm:

• Van xả thử
• Van khóa
• Bộ lọc
• Công tắc giám sát
• Ống trim kết nối

Nguyên lý hoạt động của van báo động Alarm Valve

Trong trạng thái bình thường, hệ thống sprinkler luôn chứa nước và duy trì áp lực ổn định. Lúc này Alarm Valve ở trạng thái đóng cân bằng.

Khi có cháy xảy ra:

1. Nhiệt độ tăng làm đầu phun sprinkler kích hoạt.
2. Nước bắt đầu chảy trong đường ống.
3. Áp lực tác động làm lá van Alarm Valve mở ra.
4. Dòng nước đi qua buồng báo động.
5. Chuông nước hoặc công tắc áp suất phát tín hiệu cảnh báo.
6. Trung tâm PCCC ghi nhận sự cố và kích hoạt quy trình xử lý.

Điểm đặc biệt của Alarm Valve là vừa hoạt động như van một chiều, vừa đóng vai trò thiết bị giám sát lưu lượng nước chữa cháy.

Phân loại van báo động chữa cháy phổ biến

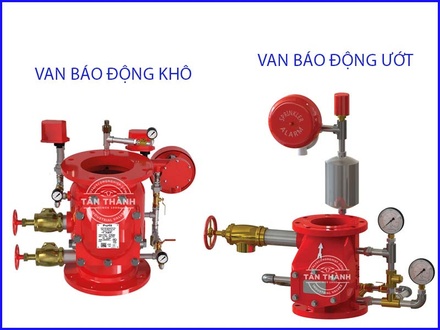

Wet Alarm Valve

Đây là loại phổ biến nhất, sử dụng trong hệ thống sprinkler ướt luôn chứa đầy nước.

Ưu điểm:

• Cấu tạo đơn giản
• Độ ổn định cao
• Phản ứng nhanh
• Chi phí bảo trì thấp

Dry Alarm Valve

Dùng cho môi trường có nhiệt độ thấp dễ đóng băng. Hệ thống đường ống chứa khí nén thay vì nước.

Deluge Alarm Valve

Sử dụng trong hệ thống chữa cháy xả tràn cho các khu vực nguy cơ cháy nổ cao như kho hóa chất, nhà máy nhiên liệu.

Pre-action Alarm Valve

Kết hợp giữa hệ thống báo cháy điện và sprinkler nhằm hạn chế kích hoạt nhầm.

Ưu điểm của van báo động Alarm Valve

Phát hiện cháy nhanh

Thiết bị giúp hệ thống phản ứng gần như tức thời khi đầu phun sprinkler hoạt động.

Tăng độ an toàn cho hệ thống PCCC

Alarm Valve giúp giám sát lưu lượng và áp lực nước liên tục, hạn chế rủi ro vận hành.

Hạn chế nước chảy ngược

Cơ cấu van một chiều giúp bảo vệ máy bơm và toàn bộ hệ thống đường ống.

Dễ bảo trì

Nhiều mẫu van hiện nay được thiết kế dạng module, dễ tháo lắp và kiểm tra định kỳ.

Tuổi thọ cao

Các dòng van đạt tiêu chuẩn UL/FM thường có độ bền rất cao trong môi trường áp lực liên tục.

Ứng dụng thực tế của van Alarm Valve

Van báo động van báo cháy Alarm Valve được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống chữa cháy nhà máy công nghiệp
• Trung tâm dữ liệu Data Center
• Tòa nhà văn phòng
• Chung cư cao tầng
• Kho lạnh
• Nhà kho logistics
• Trung tâm thương mại
• Nhà máy thực phẩm
• Bệnh viện và khách sạn

Tùy theo tiêu chuẩn thiết kế PCCC mà kỹ sư sẽ lựa chọn loại Alarm Valve phù hợp với áp lực và lưu lượng của từng hệ thống.

Một số tiêu chuẩn kỹ thuật quan trọng

Khi tìm hiểu về van Alarm Valve, người dùng nên quan tâm đến các tiêu chuẩn quốc tế phổ biến như:

• UL Listed
• FM Approved
• NFPA
• JIS
• ANSI
• BS EN

Các tiêu chuẩn này giúp đảm bảo thiết bị đáp ứng yêu cầu vận hành an toàn trong hệ thống chữa cháy chuyên nghiệp.

Lưu ý khi lắp đặt và vận hành Alarm Valve

Lắp đúng chiều dòng chảy

Trên thân van luôn có mũi tên định hướng lưu chất. Việc lắp sai chiều có thể khiến hệ thống không hoạt động.

Kiểm tra áp lực định kỳ

Áp suất không ổn định dễ gây báo động giả hoặc giảm hiệu quả chữa cháy.

Bảo trì chuông nước và công tắc áp suất

Đây là bộ phận quan trọng giúp phát tín hiệu cảnh báo nên cần kiểm tra thường xuyên.

Vệ sinh đường ống trim

Cặn bẩn lâu ngày có thể làm nghẹt đường tín hiệu áp lực.

Kiểm tra thử nghiệm định kỳ

Hệ thống Alarm Valve cần được test theo tiêu chuẩn PCCC nhằm đảm bảo luôn sẵn sàng hoạt động khi có sự cố.

Vai trò của Alarm Valve trong hệ thống chữa cháy hiện đại

Trong các hệ thống PCCC hiện đại, van báo động van báo cháy Alarm Valve không chỉ đơn thuần là thiết bị đóng mở dòng nước mà còn là “trung tâm giám sát” của hệ thống sprinkler tự động.

Thiết bị này giúp:

• Phát hiện dòng chảy chữa cháy
• Kích hoạt tín hiệu cảnh báo
• Bảo vệ hệ thống đường ống
• Đảm bảo khả năng phản ứng nhanh khi xảy ra hỏa hoạn

Đó cũng là lý do vì sao Alarm Valve luôn được xem là thiết bị cực kỳ quan trọng trong các công trình yêu cầu tiêu chuẩn an toàn cháy nổ cao.

Kết luận

Van báo động van báo cháy Alarm Valve là thiết bị không thể thiếu trong hệ thống sprinkler chữa cháy tự động. Với khả năng kiểm soát dòng nước và phát tín hiệu cảnh báo nhanh chóng, thiết bị này đóng vai trò quan trọng trong việc bảo vệ tài sản, công trình và con người khi xảy ra hỏa hoạn.

Thông qua bài viết chia sẻ kiến thức từ công ty Tân Thành, hy vọng bạn đã hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng cũng như các tiêu chuẩn kỹ thuật của dòng van Alarm Valve trong thực tế công nghiệp hiện nay.
