Trong các hệ thống truyền động hiện đại, việc đọc hiểu bản vẽ kỹ thuật là kỹ năng bắt buộc đối với kỹ sư cơ khí và tự động hóa. Đặc biệt, với các hệ thống sử dụng van thủy lực công nghiệp (Hydraulic Valve), ký hiệu trên sơ đồ có thể gây khó khăn nếu bạn chưa nắm rõ nguyên tắc.

Bài viết dưới đây do Tân Thành tổng hợp sẽ giúp bạn hiểu rõ ký hiệu van thủy lực trong bản vẽ, cách phân biệt từng loại và mẹo đọc nhanh, chính xác.

Ký hiệu van thủy lực là gì?

Ký hiệu van thủy lực là các biểu tượng tiêu chuẩn được sử dụng trong bản vẽ kỹ thuật để mô tả:

• Loại van
• Chức năng
• Trạng thái hoạt động
• Cách kết nối trong hệ thống

Các ký hiệu này thường tuân theo tiêu chuẩn quốc tế như ISO hoặc ANSI, giúp kỹ sư trên toàn thế giới có thể đọc hiểu một cách thống nhất.

Vì sao cần hiểu ký hiệu van thủy lực công nghiệp?

Trong thực tế, bản vẽ thủy lực không thể mô tả chi tiết từng thiết bị bằng hình ảnh thực tế. Thay vào đó, các ký hiệu được sử dụng để:

• Rút gọn bản vẽ
• Tăng tính trực quan
• Dễ dàng phân tích hệ thống

Việc hiểu đúng ký hiệu sẽ giúp bạn:

• Đọc nhanh sơ đồ
• Lắp đặt chính xác
• Tránh sai sót khi vận hành

Các ký hiệu van thủy lực công nghiệp phổ biến

Dưới đây là những nhóm ký hiệu quan trọng nhất trong hệ thống van thủy lực công nghiệp.

1. Ký hiệu van điều khiển hướng (Directional Control Valve)

Đây là loại ký hiệu xuất hiện nhiều nhất trong bản vẽ.

Đặc điểm nhận biết:

• Hình chữ nhật chia thành nhiều ô
• Mỗi ô biểu thị một trạng thái của van
• Các mũi tên bên trong thể hiện hướng dòng chảy

Ví dụ:

• Van 2/2 → 2 cửa, 2 vị trí
• Van 4/3 → 4 cửa, 3 trạng thái

Ý nghĩa:

• Điều khiển dòng dầu đi theo hướng nào
• Xác định trạng thái đóng/mở

👉 Đây là ký hiệu quan trọng nhất cần nắm khi đọc sơ đồ thủy lực.

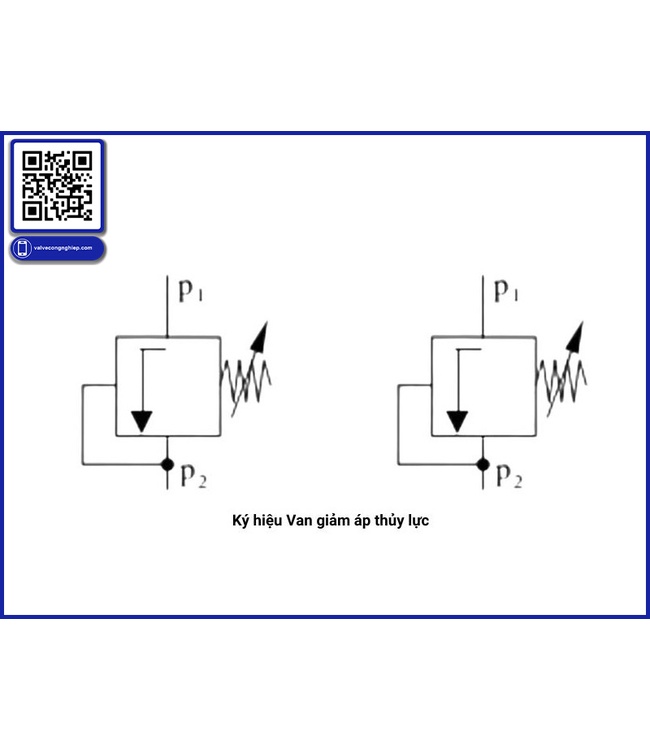

2. Ký hiệu van áp suất (Pressure Control Valve)

Van áp suất thường có ký hiệu liên quan đến lò xo và đường xả.

Đặc điểm:

• Có ký hiệu lò xo (spring)
• Có mũi tên thể hiện hướng xả áp
• Thường có đường nối về bồn dầu (tank)

Các loại ký hiệu thường gặp:

• Van an toàn
• Van giảm áp
• Van giữ áp

Ý nghĩa:

• Giới hạn áp suất
• Bảo vệ hệ thống khỏi quá tải

3. Ký hiệu van lưu lượng (Flow Control Valve)

Van lưu lượng thường được biểu diễn bằng các ký hiệu điều chỉnh dòng.

Đặc điểm:

• Có mũi tên chéo qua đường ống
• Biểu thị khả năng điều chỉnh

Ý nghĩa:

• Kiểm soát tốc độ dòng dầu
• Điều chỉnh lưu lượng theo nhu cầu

4. Ký hiệu van một chiều (Check Valve)

Đây là ký hiệu đơn giản nhưng rất dễ nhận biết.

Đặc điểm:

• Hình mũi tên hoặc bi chặn
• Chỉ cho phép dòng chảy theo một hướng

Ý nghĩa:

• Ngăn dòng chảy ngược
• Bảo vệ thiết bị

5. Ký hiệu van điện từ (Solenoid Valve)

Van điện từ có thêm ký hiệu cuộn coil điện.

Đặc điểm:

• Có hình vuông nhỏ hoặc ký hiệu điện từ ở hai đầu
• Kết hợp với van điều hướng

Ý nghĩa:

• Điều khiển bằng tín hiệu điện
• Thường dùng trong hệ thống tự động

Nguyên tắc đọc ký hiệu van thủy lực trong bản vẽ

Để đọc đúng sơ đồ van thủy lực công nghiệp, bạn cần nắm các nguyên tắc sau:

1. Đọc theo trạng thái mặc định

Ký hiệu thường thể hiện trạng thái khi van chưa hoạt động.

2. Xác định số cửa – số vị trí

Ví dụ:

• 4/2 → 4 cửa, 2 vị trí
• 4/3 → 4 cửa, 3 trạng thái

3. Theo dõi hướng mũi tên

Mũi tên cho biết hướng dòng dầu di chuyển.

4. Nhận diện cơ cấu điều khiển

• Tay gạt → điều khiển cơ
• Coil → điều khiển điện
• Lò xo → hồi vị

Kính mời bạn khám phá thêm tổng hợp các loại van thủy lực Hydraulic Valve phổ biến nhất do công ty Tân Thành biên soạn nội dung chuẩn SEO và chuyên gia van công nghiệp.

Ví dụ thực tế trong bản vẽ

Trong một hệ thống máy ép thủy lực:

• Van điều hướng 4/3 → điều khiển xi lanh tiến/lùi
• Van an toàn → bảo vệ hệ thống khi quá áp
• Van tiết lưu → điều chỉnh tốc độ ép

Khi kết hợp các ký hiệu này, bạn có thể hiểu toàn bộ nguyên lý hoạt động của hệ thống mà không cần nhìn thiết bị thực tế.

Lỗi thường gặp khi đọc ký hiệu van thủy lực

Nhiều người mới thường mắc các lỗi sau:

• Nhầm lẫn giữa số cửa và số vị trí
• Không hiểu trạng thái mặc định của van
• Bỏ qua ký hiệu lò xo hoặc coil
• Đọc sai hướng dòng chảy

Những lỗi này có thể dẫn đến lắp đặt sai hoặc vận hành không chính xác.

Góc nhìn từ Tân Thành

Theo kinh nghiệm thực tế của Tân Thành, việc hiểu rõ ký hiệu van thủy lực công nghiệp không chỉ dành cho kỹ sư thiết kế mà còn rất cần thiết cho:

• Kỹ thuật bảo trì
• Nhân viên vận hành
• Người làm trong ngành cơ khí

Dù không trực tiếp kinh doanh dòng van này, nhưng việc nắm vững ký hiệu sẽ giúp bạn làm chủ hệ thống một cách hiệu quả hơn.

Kết luận

Ký hiệu van thủy lực trong bản vẽ là “ngôn ngữ kỹ thuật” giúp mô tả toàn bộ hệ thống một cách ngắn gọn và chính xác. Khi hiểu được các ký hiệu cơ bản, bạn có thể đọc và phân tích sơ đồ một cách dễ dàng.

Hy vọng bài viết từ Tân Thành đã giúp bạn nắm rõ cách đọc và hiểu ký hiệu van thủy lực công nghiệp (Hydraulic Valve) trong bản vẽ.
