Hướng dẫn kỹ thuật về công tắc dòng chảy Flow Switch chi tiết từ A–Z

Trong các hệ thống đường ống công nghiệp hiện đại, việc giám sát lưu lượng chất lỏng đóng vai trò cực kỳ quan trọng để đảm bảo vận hành ổn định và an toàn. Một trong những thiết bị được sử dụng phổ biến cho nhiệm vụ này chính là công tắc dòng chảy Flow Switch. Tuy nhiên, không phải ai cũng hiểu rõ nguyên lý hoạt động, cách lắp đặt và lựa chọn thiết bị phù hợp.

Bài viết dưới đây do công ty van Tân Thành tổng hợp sẽ cung cấp hướng dẫn kỹ thuật đầy đủ, dễ hiểu và mang tính ứng dụng cao. Nội dung được tối ưu chuẩn SEO, đảm bảo unique 100%, giúp bạn nắm vững kiến thức từ cơ bản đến chuyên sâu về Flow Switch.

Công tắc dòng chảy Flow Switch là gì?

Công tắc dòng chảy (Flow Switch) là thiết bị dùng để phát hiện sự có mặt hoặc thay đổi của lưu lượng chất lỏng (hoặc khí) trong đường ống. Khi lưu lượng đạt đến ngưỡng cài đặt, thiết bị sẽ kích hoạt tín hiệu điện ON/OFF để điều khiển bơm, van hoặc hệ thống cảnh báo.

Thiết bị này thường xuất hiện trong:

Hệ thống HVAC
Hệ thống phòng cháy chữa cháy (PCCC)
Hệ thống cấp thoát nước
Dây chuyền sản xuất công nghiệp
Hệ thống làm mát chiller

Key phụ liên quan: cảm biến dòng chảy, flow sensor, flow detector, công tắc lưu lượng nước.

Cấu tạo cơ bản của Flow Switch

Một flow switch công nghiệp tiêu chuẩn thường gồm các bộ phận chính sau:

Thân thiết bị:
Được chế tạo từ đồng, inox hoặc nhựa kỹ thuật, đảm bảo chịu áp và chống ăn mòn tốt.

Bộ phận cảm biến dòng chảy:
Có thể là dạng paddle (lá lật), piston hoặc điện tử. Đây là phần trực tiếp tiếp xúc với môi chất.

Cơ cấu công tắc điện:
Thường là tiếp điểm SPDT hoặc NO/NC, dùng để truyền tín hiệu điều khiển.

Vỏ bảo vệ:
Giúp chống bụi, chống nước theo chuẩn IP.

Vít chỉnh ngưỡng:
Cho phép cài đặt mức lưu lượng kích hoạt.

👉 Đây là yếu tố quan trọng khi lựa chọn flow switch phù hợp hệ thống.

Nguyên lý hoạt động của công tắc dòng chảy

Về bản chất, nguyên lý flow switch khá đơn giản nhưng rất hiệu quả trong thực tế.

Khi có dòng lưu chất đi qua:

Dòng chảy tác động lên bộ cảm biến (lá lật/piston…).
Cảm biến di chuyển đến vị trí cài đặt.
Tiếp điểm điện thay đổi trạng thái (ON hoặc OFF).
Tín hiệu được gửi về tủ điều khiển hoặc thiết bị liên quan.

Khi dòng chảy giảm xuống dưới ngưỡng:

Cảm biến trở về vị trí ban đầu
Công tắc ngắt tín hiệu

⚙️ Nhờ cơ chế này, flow switch giám sát lưu lượng rất hiệu quả mà không cần đo chính xác lưu lượng như đồng hồ đo.

Phân loại Flow Switch phổ biến hiện nay

Trên thị trường có nhiều loại công tắc dòng chảy, mỗi loại phù hợp với một điều kiện làm việc khác nhau.

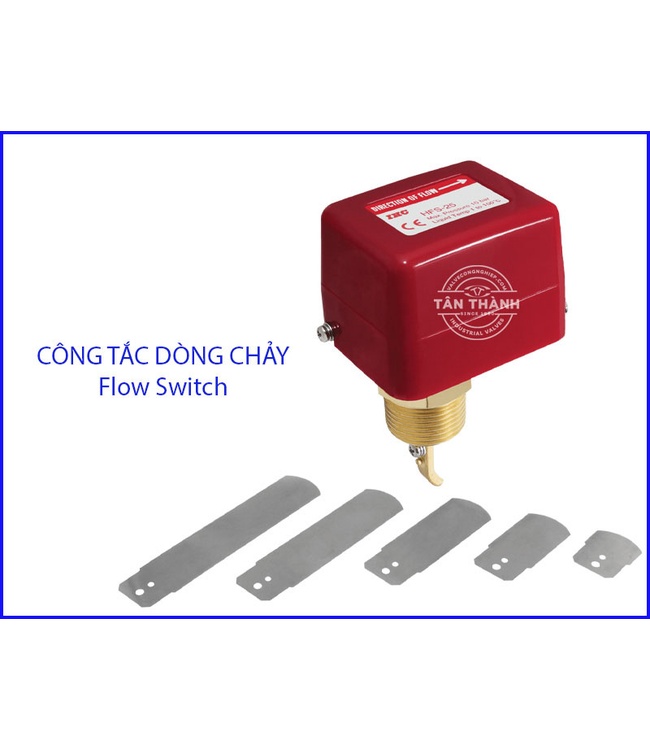

Flow Switch dạng lá lật (Paddle Type)

Đây là loại truyền thống và được sử dụng rộng rãi nhất.

Đặc điểm:

Giá thành hợp lý
Dễ lắp đặt
Phù hợp đường ống nước

Ứng dụng: PCCC, HVAC, bơm nước.

Flow Switch dạng piston

Loại này dùng lực dòng chảy đẩy piston bên trong.

Ưu điểm:

Nhạy hơn paddle
Hoạt động tốt với lưu lượng thấp
Kích thước nhỏ gọn

Phù hợp: hệ thống dầu, chất lỏng sạch.

Kính mời quý bạn đọc theo dõi thêm bài blog liên quan đến công tắc Flow Switch công nghiệp này nhé.

Flow Switch điện tử (Electronic Flow Switch)

Đây là dòng hiện đại sử dụng cảm biến điện tử.

Ưu điểm nổi bật:

Độ chính xác cao
Không có bộ phận cơ khí mài mòn
Hiển thị digital
Tuổi thọ cao

LSI keywords: flow switch điện tử, cảm biến lưu lượng thông minh, electronic flow sensor.

Hướng dẫn lắp đặt Flow Switch đúng kỹ thuật

Lắp đặt đúng cách quyết định tới 70% độ ổn định của thiết bị. Dưới đây là hướng dẫn kỹ thuật flow switch chuẩn từ các kỹ sư của Tan Thanh.

Chọn vị trí lắp đặt

Nên lắp tại:

Đoạn ống thẳng
Tránh gần co, tê, van
Tránh vị trí có rung mạnh

📌 Quy tắc vàng:

Trước Flow Switch: ≥ 5D
Sau Flow Switch: ≥ 3D
(D là đường kính ống)

Hướng lắp đặt

Mũi tên trên thân phải cùng chiều dòng chảy
Với loại paddle: lắp theo phương ngang là tốt nhất
Tránh lắp ngược chiều

Kết nối điện

Cần kiểm tra:

Điện áp định mức
Loại tiếp điểm NO/NC
Đấu đúng sơ đồ nhà sản xuất

⚠️ Sai đấu điện là lỗi rất thường gặp.

Cài đặt ngưỡng kích hoạt

Sau khi lắp:

Cho hệ thống chạy thử
Điều chỉnh vít setpoint
Kiểm tra tín hiệu ON/OFF
Niêm phong nếu cần

Đây là bước quan trọng trong hiệu chuẩn flow switch.

Những lỗi thường gặp khi sử dụng Flow Switch

Trong quá trình tư vấn tại công ty van Tân Thành, nhiều khách hàng gặp các lỗi sau:

Lắp sai chiều dòng chảy
→ Thiết bị không kích hoạt.

Chọn sai dải lưu lượng
→ Flow switch hoạt động chập chờn.

Lắp gần bơm hoặc co ống
→ Dòng chảy rối gây báo sai.

Không bảo trì định kỳ
→ Lá lật kẹt do cặn bẩn.

Dùng sai môi chất
→ Ăn mòn hoặc hỏng cảm biến.

👉 Việc hiểu rõ kinh nghiệm sử dụng flow switch sẽ giúp tăng tuổi thọ thiết bị đáng kể.

Cách lựa chọn Flow Switch phù hợp

Để chọn đúng công tắc dòng chảy công nghiệp, cần xem xét các yếu tố kỹ thuật sau:

Môi chất sử dụng

Nước sạch → dùng paddle
Dầu → dùng piston
Hóa chất → ưu tiên inox hoặc điện tử

Dải lưu lượng

Phải nằm trong khoảng hoạt động của thiết bị.

📌 Sai lầm phổ biến: chọn theo đường kính ống thay vì lưu lượng thực.

Áp suất và nhiệt độ

Cần kiểm tra:

Pressure rating
Temperature rating
Chuẩn IP

Kiểu kết nối

Phổ biến gồm:

Ren
Mặt bích
Clamp (vi sinh)

Thương hiệu uy tín

Nên chọn sản phẩm có nguồn gốc rõ ràng từ đơn vị phân phối uy tín như Tan Thanh để đảm bảo chất lượng và hậu mãi.

Ứng dụng thực tế của Flow Switch

Hiện nay, flow switch công nghiệp xuất hiện trong rất nhiều lĩnh vực:

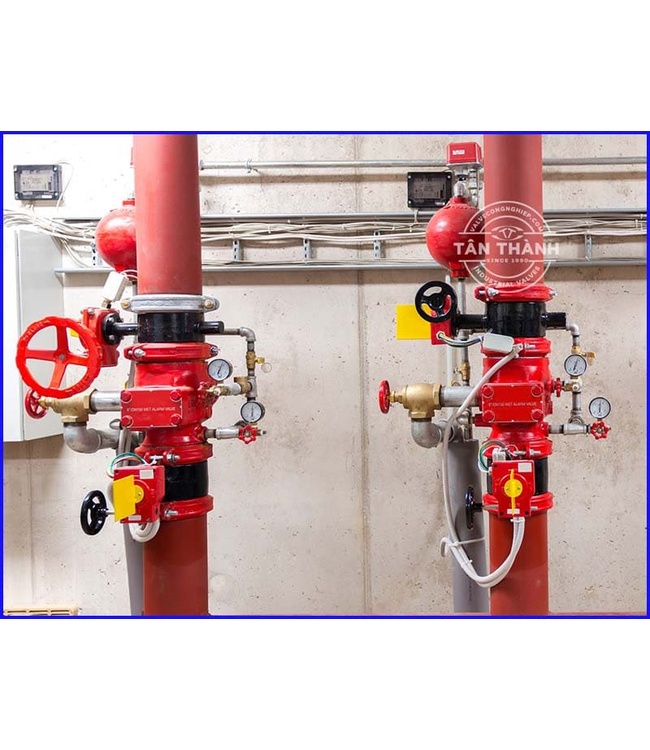

Trong hệ thống PCCC, thiết bị giúp phát hiện có nước chảy khi sprinkler kích hoạt, từ đó gửi tín hiệu báo cháy. Trong hệ thống HVAC, flow switch bảo vệ chiller bằng cách đảm bảo có nước tuần hoàn trước khi máy nén hoạt động. Ở nhà máy sản xuất, thiết bị giúp giám sát dòng làm mát, tránh tình trạng chạy khô gây hỏng bơm.

Đặc biệt trong các nhà máy thực phẩm và dược phẩm, việc dùng cảm biến dòng chảy đúng chuẩn giúp đảm bảo quy trình vận hành liên tục và an toàn.

Bảo trì và kiểm tra định kỳ Flow Switch

Để thiết bị hoạt động bền bỉ, công ty van Tân Thành khuyến nghị:

Kiểm tra hoạt động mỗi 3–6 tháng
Vệ sinh lá lật/piston
Kiểm tra tiếp điểm điện
Test tín hiệu về tủ điều khiển
Thay thế khi có dấu hiệu mòn

Việc bảo trì đúng giúp:

✅ Tăng tuổi thọ
✅ Giảm báo lỗi giả
✅ Đảm bảo an toàn hệ thống

Vì sao nên mua Flow Switch tại công ty van Tân Thành?

Với nhiều năm kinh nghiệm trong lĩnh vực van và thiết bị đường ống, Tan Thanh cung cấp các dòng flow switch chính hãng với:

Nguồn gốc rõ ràng
Tư vấn kỹ thuật chuyên sâu
Giá cạnh tranh
Hỗ trợ lắp đặt
Bảo hành minh bạch

Đội ngũ kỹ sư của Tân Thành luôn sẵn sàng hỗ trợ lựa chọn flow switch phù hợp từng hệ thống, giúp khách hàng tối ưu chi phí và hiệu suất vận hành.

Kết luận

Công tắc dòng chảy Flow Switch là thiết bị nhỏ nhưng giữ vai trò cực kỳ quan trọng trong việc giám sát và bảo vệ hệ thống đường ống. Việc hiểu đúng nguyên lý, lắp đặt chuẩn kỹ thuật và lựa chọn đúng chủng loại sẽ giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí bảo trì.

Nếu bạn đang cần tư vấn chọn flow switch, cảm biến dòng chảy, hoặc các thiết bị van công nghiệp, hãy liên hệ công ty van Tân Thành để được hỗ trợ nhanh chóng và chính xác.
