Trong quá trình thiết kế, thi công và vận hành hệ thống đường ống công nghiệp, việc đọc hiểu ký hiệu van công nghiệp là kỹ năng gần như bắt buộc đối với kỹ sư cơ điện, kỹ thuật bảo trì và đơn vị thi công. Chỉ cần nhầm lẫn giữa ký hiệu van cổng và van cầu, hoặc chọn sai ký hiệu van 1 chiều trong hệ thống bơm, toàn bộ hệ thống có thể gặp lỗi vận hành nghiêm trọng.

Hiện nay, trên bản vẽ P&ID hay hệ thống M&E, mỗi loại van đều được quy ước bằng một ký hiệu riêng nhằm giúp người đọc nhận biết nhanh chức năng và nguyên lý hoạt động của thiết bị. Tuy nhiên, nhiều người mới trong ngành vẫn gặp khó khăn khi phân biệt các ký hiệu này.

Trong bài viết dưới đây, công ty Tân Thành sẽ giúp bạn hiểu rõ từng ký hiệu van phổ biến, cách nhận biết và ứng dụng thực tế trong hệ thống công nghiệp hiện nay.

Vì Sao Ký Hiệu Van Công Nghiệp Quan Trọng?

Một hệ thống đường ống công nghiệp có thể chứa hàng chục đến hàng trăm loại van khác nhau. Nếu không có ký hiệu quy ước, việc đọc bản vẽ sẽ trở nên cực kỳ phức tạp.

Ký hiệu van công nghiệp giúp:

• Rút ngắn thời gian thiết kế
• Đồng bộ bản vẽ kỹ thuật
• Dễ kiểm tra và bảo trì
• Hạn chế lắp sai thiết bị
• Tăng độ an toàn cho hệ thống

Đây là tiêu chuẩn gần như bắt buộc trong:

• Nhà máy sản xuất
• Hệ thống HVAC
• Hệ thống PCCC
• Đường ống hơi nóng
• Hệ thống khí nén
• Nhà máy hóa chất
• Hệ thống xử lý nước

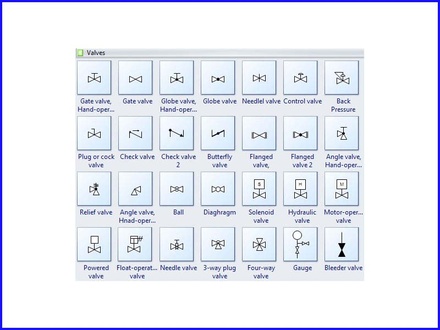

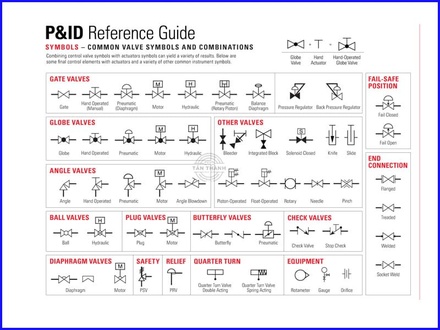

Các Ký Hiệu Van Công Nghiệp Phổ Biến Hiện Nay

1. Ký Hiệu Van Bi – Ball Valve

Van bi là loại van có khả năng đóng mở nhanh bằng cách xoay viên bi rỗng bên trong thân van.

Cách nhận biết ký hiệu

Trên bản vẽ kỹ thuật, van bi thường được biểu diễn bằng hình tròn nằm giữa hai đường ống.

Đặc điểm nổi bật

• Đóng mở nhanh 90 độ
• Độ kín cao
• Ít thất thoát áp suất
• Dễ vận hành

Ứng dụng thực tế

Van bi được sử dụng phổ biến trong:

• Hệ thống nước sạch
• Đường ống khí nén
• Hóa chất
• Dầu nóng
• Nhà máy thực phẩm

Công ty Tân Thành hiện phân phối nhiều dòng van bi inox, van bi đồng và van bi điều khiển điện phục vụ đa dạng ngành công nghiệp.

2. Ký Hiệu Van Cổng – Gate Valve

Van cổng là thiết bị chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy.

Ký hiệu thường gặp

Van cổng thường có biểu tượng dạng hai tam giác đối đầu trên đường ống.

Ưu điểm

• Dòng chảy đi thẳng
• Tổn thất áp thấp
• Hoạt động ổn định với đường kính lớn

Ứng dụng

• Hệ thống cấp thoát nước
• Nhà máy công nghiệp
• PCCC
• Trạm bơm

Các dòng van cổng gang, van cổng ty nổi OS&Y và van cổng inox là những sản phẩm được sử dụng rất phổ biến hiện nay.

3. Ký Hiệu Van Bướm – Butterfly Valve

Van bướm được thiết kế với đĩa van xoay quanh trục để đóng mở dòng chảy.

Cách nhận biết

Ký hiệu van bướm thường là hình tròn có đường thẳng cắt ngang hoặc đường chéo ở giữa.

Ưu điểm nổi bật

• Gọn nhẹ
• Giá thành tối ưu
• Dễ lắp đặt
• Phù hợp đường ống lớn

Ứng dụng phổ biến

• Hệ thống HVAC
• Chiller
• Hệ thống nước
• Nhà máy xử lý nước
• Hệ thống PCCC

Tại công ty Tân Thành, van bướm có nhiều phiên bản như tay gạt, tay quay, điều khiển điện và điều khiển khí nén.

4. Ký Hiệu Van Một Chiều – Check Valve

Van một chiều là thiết bị cho phép lưu chất đi theo một hướng duy nhất.

Ký hiệu đặc trưng

Ký hiệu van 1 chiều thường có mũi tên biểu thị hướng dòng chảy.

Chức năng

• Ngăn nước chảy ngược
• Bảo vệ máy bơm
• Hạn chế búa nước
• Giữ ổn định áp suất

Các dòng phổ biến

• Van lá lật 1 chiều
• Van 1 chiều lò xo
• Van 1 chiều cánh bướm
• Van 1 chiều inox
• Van 1 chiều đồng

Van 1 chiều là thiết bị gần như bắt buộc trong các hệ thống bơm công nghiệp hiện nay.

5. Ký Hiệu Van Cầu – Globe Valve

Van cầu là dòng van chuyên dùng để điều tiết lưu lượng dòng chảy.

Cách nhận biết

Van cầu có ký hiệu khác biệt nhờ cấu tạo điều hướng dòng lưu chất bên trong thân van.

Đặc điểm

• Điều tiết tốt
• Chịu nhiệt và áp suất cao
• Hoạt động ổn định với hơi nóng

Ứng dụng

• Hệ thống steam
• Nồi hơi
• Dầu tải nhiệt
• Nhà máy nhiệt điện

Van cầu hơi hiện là dòng van được nhiều khách hàng lựa chọn tại công ty Tân Thành cho hệ thống hơi công nghiệp.

6. Ký Hiệu Van An Toàn – Safety Valve

Van an toàn là thiết bị dùng để xả áp tự động khi áp suất vượt mức cho phép.

Vai trò quan trọng

Đây là thiết bị bảo vệ cực kỳ quan trọng trong:

• Nồi hơi
• Bình áp lực
• Hệ thống khí nén
• Đường hơi nóng

Ưu điểm

• Tự động bảo vệ hệ thống
• Giảm nguy cơ cháy nổ
• Tăng độ an toàn vận hành

Công ty Tân Thành hiện cung cấp nhiều dòng van an toàn tiêu chuẩn Đức, Nhật và Hàn Quốc cho hệ thống công nghiệp áp suất cao.

Ý Nghĩa Các Thông Số Trên Thân Van

Ngoài ký hiệu hình học, trên thân van còn xuất hiện nhiều thông số kỹ thuật quan trọng.

DN

Kích thước danh nghĩa của van.

Ví dụ:

• DN15
• DN50
• DN100

PN

Áp suất làm việc tiêu chuẩn.

Ví dụ:

• PN10
• PN16
• PN25

JIS / ANSI / DIN

Tiêu chuẩn kết nối mặt bích quốc tế.

WOG

Áp lực làm việc cho nước, dầu và khí.

Những Sai Lầm Thường Gặp Khi Đọc Ký Hiệu Van

Rất nhiều đơn vị thi công gặp sự cố do:

• Nhầm van cầu với van cổng
• Chọn sai chiều van 1 chiều
• Không kiểm tra tiêu chuẩn mặt bích
• Dùng sai áp suất PN

Điều này có thể dẫn đến:

• Rò rỉ hệ thống
• Hư hỏng máy bơm
• Giảm tuổi thọ đường ống
• Tăng chi phí bảo trì

Vì vậy, việc hiểu rõ ký hiệu van công nghiệp là yếu tố cực kỳ quan trọng trước khi lắp đặt và vận hành.

Công Ty Tân Thành – Đơn Vị Cung Cấp Van Công Nghiệp Chính Hãng

Nếu bạn đang cần tìm địa chỉ cung cấp van công nghiệp uy tín, đầy đủ CO CQ và hỗ trợ kỹ thuật chuyên sâu, công ty Tân Thành là một trong những lựa chọn được nhiều khách hàng tin tưởng hiện nay.

Tân Thành hiện cung cấp:

• Van bi
• Van cổng
• Van bướm
• Van 1 chiều
• Van cầu hơi
• Van an toàn
• Van điện từ
• Bẫy hơi
• Y lọc
• Kính quan sát dòng chảy
• Phụ kiện đường ống công nghiệp

Sản phẩm phục vụ đa dạng lĩnh vực:

• Nhà máy thực phẩm
• Hệ thống HVAC
• Hơi nóng công nghiệp
• Khí nén
• Hóa chất
• PCCC
• Xử lý nước

Kết Luận

Ký hiệu các loại van công nghiệp là ngôn ngữ kỹ thuật quan trọng giúp việc thiết kế và vận hành hệ thống đường ống trở nên chính xác, chuyên nghiệp và an toàn hơn. Việc hiểu rõ từng ký hiệu không chỉ giúp chọn đúng loại van mà còn góp phần nâng cao hiệu suất hoạt động của toàn bộ hệ thống công nghiệp.

Nếu cần tư vấn lựa chọn van phù hợp theo môi chất, áp suất và nhiệt độ thực tế, bạn có thể tham khảo thêm các dòng van công nghiệp chính hãng tại công ty Tân Thành.
