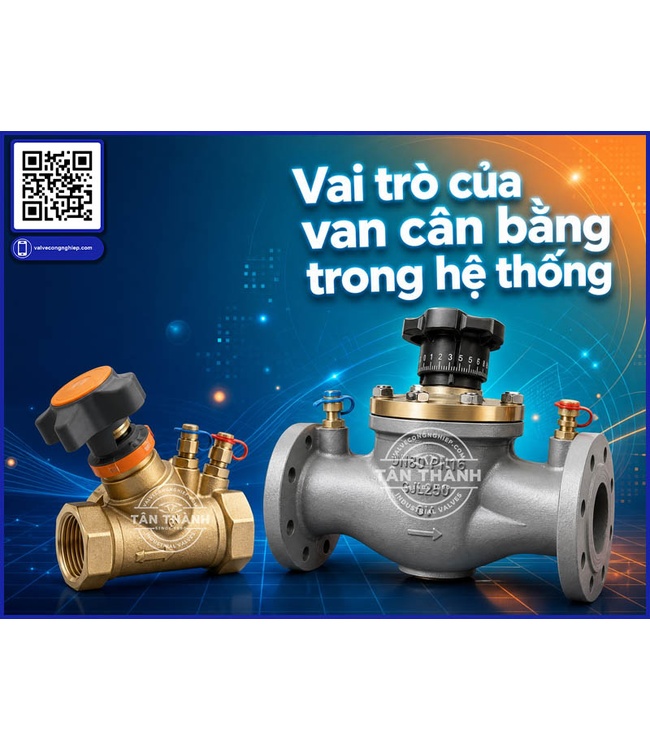

Trong các hệ thống HVAC, Chiller, cấp nước tuần hoàn hay sưởi ấm, van cân bằng (Balancing Valve) đóng vai trò quan trọng trong việc phân phối lưu lượng đồng đều giữa các nhánh đường ống, góp phần nâng cao hiệu suất vận hành và tiết kiệm năng lượng. Tuy nhiên, để hệ thống hoạt động ổn định, việc lựa chọn đúng loại van cân bằng ngay từ giai đoạn thiết kế là yếu tố không thể xem nhẹ.

Thực tế cho thấy, nhiều công trình vẫn gặp tình trạng lưu lượng phân bổ không đều, chênh lệch áp suất hoặc hiệu suất trao đổi nhiệt thấp do lựa chọn van chưa phù hợp với điều kiện làm việc. Bên cạnh các dòng van cân bằng thủy lực, van cân bằng nhiệt hay van cân bằng cơ học, mỗi loại đều có nguyên lý hoạt động và phạm vi ứng dụng riêng.

Là đơn vị hoạt động trong lĩnh vực van công nghiệp, Công ty Tân Thành thường xuyên chia sẻ các kiến thức kỹ thuật nhằm giúp kỹ sư, nhà thầu và người vận hành hiểu rõ hơn về các thiết bị trong hệ thống đường ống. Bài viết này chỉ mang tính chất tham khảo, cung cấp kiến thức chuyên môn về cách lựa chọn van cân bằng phù hợp và không đề cập đến hoạt động mua bán sản phẩm.

Van cân bằng là gì?

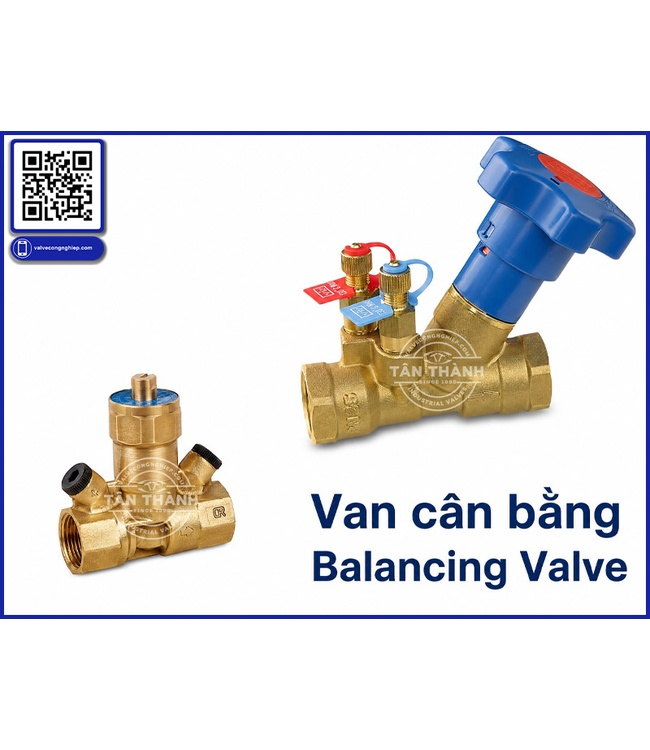

Van cân bằng (Balancing Valve) là thiết bị dùng để điều chỉnh lưu lượng nước hoặc chất lỏng trong từng nhánh đường ống, giúp hệ thống đạt đúng lưu lượng thiết kế và hạn chế sự mất cân bằng giữa các khu vực.

Thiết bị này được ứng dụng rộng rãi trong:

• Hệ thống HVAC.
• Hệ thống Chiller.
• Điều hòa trung tâm.
• Hệ thống cấp nước tuần hoàn.
• Hệ thống nước nóng.
• Hệ thống sưởi.
• Nhà máy công nghiệp.

Vì sao cần lựa chọn đúng van cân bằng?

Không phải mọi loại van cân bằng đều phù hợp với mọi hệ thống. Nếu lựa chọn không đúng, hệ thống có thể gặp nhiều vấn đề như:

• Lưu lượng nước phân phối không đồng đều.
• Một số khu vực làm mát hoặc gia nhiệt không đạt yêu cầu.
• Máy bơm hoạt động quá tải.
• Tiêu hao điện năng lớn.
• Phát sinh tiếng ồn do vận tốc dòng chảy quá cao.
• Gia tăng chi phí bảo trì.

Ngược lại, khi lựa chọn đúng chủng loại và kích thước van, hệ thống sẽ vận hành ổn định hơn, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.

8 tiêu chí quan trọng khi lựa chọn van cân bằng

1. Xác định mục đích sử dụng của hệ thống

Đây là yếu tố đầu tiên cần xem xét.

Ví dụ:

• Hệ thống HVAC cần cân bằng lưu lượng giữa các AHU, FCU.
• Hệ thống Chiller yêu cầu kiểm soát lưu lượng chính xác.
• Hệ thống nước nóng tuần hoàn ưu tiên duy trì nhiệt độ đồng đều.
• Hệ thống cấp nước công nghiệp chú trọng ổn định áp suất và lưu lượng.

Việc xác định đúng nhu cầu sẽ giúp lựa chọn loại van phù hợp ngay từ đầu.

2. Lựa chọn giữa van cân bằng thủy lực và van cân bằng nhiệt

Đây là câu hỏi được nhiều kỹ sư và người vận hành quan tâm.

Van cân bằng thủy lực

Van cân bằng thủy lực hoạt động dựa trên việc điều chỉnh lưu lượng hoặc chênh lệch áp suất trong hệ thống. Một số dòng được điều chỉnh thủ công, trong khi các phiên bản hiện đại có thể tự động duy trì lưu lượng khi áp suất thay đổi.

Loại van này thường được sử dụng trong:

• Hệ thống HVAC.
• Hệ thống Chiller.
• Hệ thống nước lạnh.
• Đường ống tuần hoàn công nghiệp.

Van cân bằng nhiệt

Khác với van cân bằng thủy lực, van cân bằng nhiệt sử dụng phần tử cảm biến nhiệt để tự động điều chỉnh độ mở của van theo nhiệt độ môi chất.

Thiết bị phù hợp với:

• Hệ thống nước nóng sinh hoạt.
• Hệ thống tuần hoàn nước nóng.
• Hệ thống sưởi.
• Các ứng dụng yêu cầu duy trì nhiệt độ ổn định.

Việc lựa chọn giữa hai loại van cần dựa trên thông số thiết kế và mục tiêu điều khiển của hệ thống.

3. Chọn đúng kích thước (DN)

Kích thước van phải tương thích với đường kính ống để tránh làm tăng tổn thất áp suất hoặc giảm hiệu quả điều tiết.

Các kích cỡ phổ biến gồm:

• DN15
• DN20
• DN25
• DN32
• DN40
• DN50
• DN65
• DN80
• DN100
• DN150
• DN200

Không nên lựa chọn van quá lớn hoặc quá nhỏ chỉ vì muốn tiết kiệm chi phí, bởi điều này có thể ảnh hưởng đến khả năng cân bằng lưu lượng.

4. Xem xét áp suất và nhiệt độ làm việc

Mỗi loại van được thiết kế cho một dải áp suất và nhiệt độ nhất định.

Khi lựa chọn cần xác định:

• Áp suất vận hành của hệ thống.
• Áp suất cực đại.
• Nhiệt độ môi chất.
• Loại lưu chất sử dụng (nước sạch, nước nóng, glycol...).

Thông số phù hợp sẽ giúp van hoạt động ổn định và bền bỉ trong thời gian dài.

5. Lựa chọn vật liệu thân van

Tùy theo môi trường sử dụng, vật liệu chế tạo cũng cần được cân nhắc:

• Gang: phù hợp với hệ thống cấp nước và HVAC.
• Đồng: thích hợp cho đường ống kích thước nhỏ và nước sạch.
• Thép: dùng trong hệ thống áp lực cao.
• Inox 304 hoặc inox 316: phù hợp với môi trường ăn mòn, hóa chất hoặc yêu cầu vệ sinh cao.

6. Kiểu kết nối

Hai dạng kết nối phổ biến là:

• Nối ren: thích hợp cho đường ống nhỏ, thi công nhanh.
• Mặt bích: phù hợp với đường kính lớn, áp suất cao và dễ bảo trì.

Việc lựa chọn cần đồng bộ với thiết kế của toàn bộ hệ thống.

7. Khả năng đo và hiệu chỉnh lưu lượng

Đối với các hệ thống yêu cầu độ chính xác cao, nên ưu tiên van có cổng đo áp suất để kỹ thuật viên dễ dàng kiểm tra và cân chỉnh trong quá trình vận hành.

Đây là yếu tố quan trọng giúp việc cân bằng lưu lượng đạt đúng thông số thiết kế.

8. Lựa chọn theo tiêu chuẩn kỹ thuật

Nên ưu tiên các loại van đáp ứng các tiêu chuẩn quốc tế về thiết kế, thử áp và vật liệu nhằm đảm bảo tính đồng bộ và an toàn cho hệ thống.

Những sai lầm thường gặp khi lựa chọn van cân bằng

Một số lỗi phổ biến gồm:

• Chỉ chọn theo kích thước đường ống mà bỏ qua lưu lượng thiết kế.
• Không tính toán tổn thất áp suất.
• Nhầm lẫn giữa van cân bằng thủy lực và van cân bằng nhiệt.
• Chọn sai vật liệu so với môi trường làm việc.
• Không dự trù điều kiện mở rộng hệ thống trong tương lai.
• Không kiểm tra khả năng hiệu chỉnh sau khi lắp đặt.

Kết luận

Lựa chọn van cân bằng không đơn thuần là chọn đúng kích thước hay vật liệu mà cần xem xét đồng thời nhiều yếu tố như lưu lượng thiết kế, áp suất, nhiệt độ, môi chất, kiểu kết nối và mục đích sử dụng. Đặc biệt, việc phân biệt rõ giữa van cân bằng thủy lực và van cân bằng nhiệt sẽ giúp kỹ sư đưa ra giải pháp phù hợp cho từng hệ thống, từ đó nâng cao hiệu quả vận hành và tối ưu chi phí năng lượng.

Thông qua các bài viết chia sẻ chuyên môn về van công nghiệp, Công ty Tân Thành mong muốn cung cấp nguồn kiến thức hữu ích cho cộng đồng kỹ thuật, nhà thầu và người vận hành hệ thống. Nội dung trong bài viết chỉ nhằm mục đích tham khảo, hỗ trợ người đọc hiểu rõ hơn về nguyên lý và tiêu chí lựa chọn van cân bằng, không mang tính giới thiệu hay kinh doanh sản phẩm.
