Van cổng van cửa Gate Valve là thiết bị quen thuộc trong nhiều hệ thống đường ống nước, hơi, dầu, khí và các loại lưu chất công nghiệp. Tuy nhiên, để van hoạt động ổn định, đóng mở nhẹ, hạn chế rò rỉ và kéo dài tuổi thọ, cách lắp đặt van cổng van cửa cần được thực hiện đúng kỹ thuật ngay từ khâu chuẩn bị.

Một chiếc van chất lượng tốt nhưng lắp đặt sai vị trí, sai hướng hoặc đường ống không đồng tâm vẫn có thể gây khó khăn khi vận hành, làm hỏng gioăng, kẹt đĩa van hoặc phát sinh rò rỉ tại mối nối.

Trong bài viết này, công ty Tân Thành tổng hợp quy trình lắp đặt Gate Valve từ bước lựa chọn, kiểm tra đến chạy thử, giúp người dùng có thêm cơ sở khi thi công hệ thống van công nghiệp.

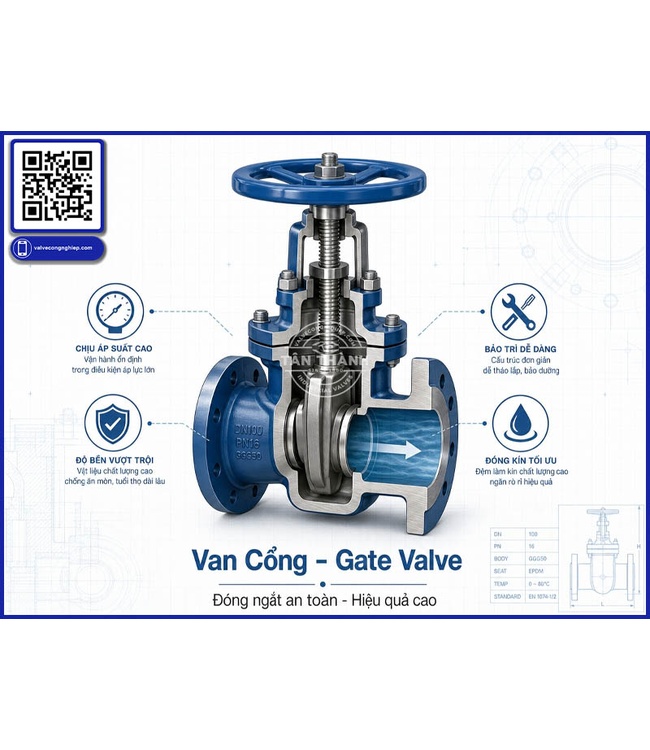

Van cổng van cửa Gate Valve là gì?

Van cổng van cửa (Gate Valve) là loại van công nghiệp sử dụng một cánh van dạng cửa hoặc đĩa van để đóng, mở dòng lưu chất trong đường ống. Khi mở hoàn toàn, cánh van được nâng lên khỏi đường đi của dòng chảy, tạo tiết diện lưu thông tương đối lớn.

Van thường được sử dụng với mục đích đóng hoặc mở hoàn toàn, không được khuyến nghị dùng để điều tiết lưu lượng liên tục.

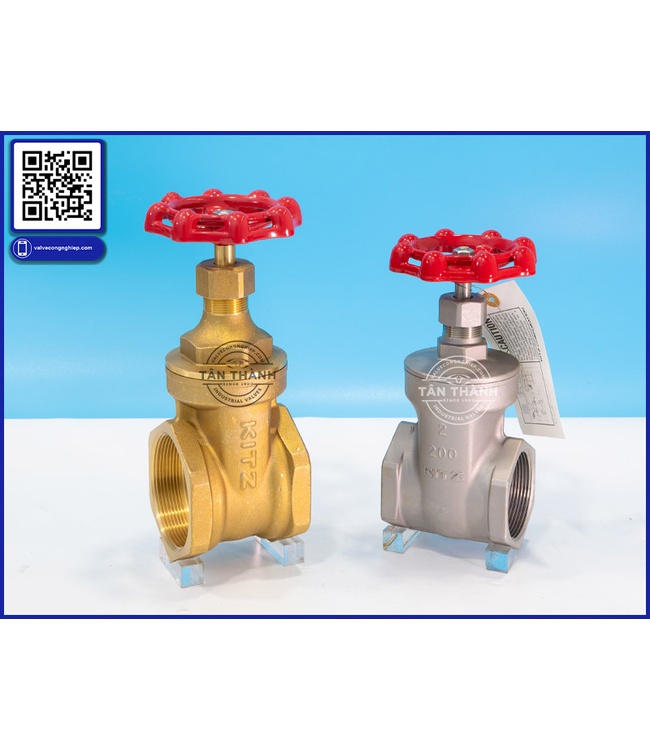

Tùy vào vật liệu, thiết kế và môi trường làm việc, van cổng có thể được sản xuất bằng gang, thép, inox, đồng hoặc các vật liệu chuyên dụng khác.

Một số thương hiệu van cổng phổ biến trên thị trường gồm Kitz, Joeun, DR, HSN,... Đây cũng là những dòng van cổng công nghiệp được nhiều công trình lựa chọn.

Chuẩn bị trước khi lắp đặt van cổng

Trước khi tiến hành lắp van, cần kiểm tra đầy đủ thông số kỹ thuật và tình trạng thực tế của hệ thống.

1. Kiểm tra đúng loại van

Cần xác định:

• Kích thước van có phù hợp với đường ống hay không.
• Áp suất làm việc của van.
• Nhiệt độ làm việc.
• Vật liệu thân van.
• Kiểu kết nối: mặt bích, ren hoặc dạng kết nối khác.
• Vật liệu gioăng và các bộ phận làm kín.
• Môi trường sử dụng là nước, hơi, dầu, khí hay hóa chất.

Việc lựa chọn đúng thông số giúp hạn chế tình trạng van không đáp ứng được điều kiện vận hành thực tế.

2. Kiểm tra van trước khi lắp

Không nên đưa van vào hệ thống ngay khi vừa tháo khỏi bao bì. Hãy kiểm tra thân van, đĩa van, ty van, tay quay, gioăng và bề mặt kết nối.

Đối với van mặt bích, cần đảm bảo hai mặt bích của đường ống sạch, phẳng và không có dị vật.

Nếu phát hiện van bị móp, nứt, hư hỏng hoặc thiếu bộ phận, cần xử lý trước khi lắp đặt.

Quy trình cách lắp đặt van cổng van cửa Gate Valve đúng kỹ thuật

Bước 1: Vệ sinh đường ống

Đường ống cần được làm sạch trước khi lắp van. Các vật thể như xỉ hàn, bụi, đất cát hoặc mạt kim loại có thể làm xước bề mặt làm kín hoặc gây kẹt bộ phận đóng mở.

Đây là bước đơn giản nhưng rất quan trọng đối với hệ thống van cổng công nghiệp.

Bước 2: Kiểm tra vị trí lắp đặt

Van cần được bố trí tại vị trí thuận tiện cho việc thao tác tay quay, kiểm tra và bảo dưỡng.

Không nên lắp van ở nơi quá chật khiến người vận hành không thể tiếp cận tay quay hoặc khó tháo van khi cần sửa chữa.

Đồng thời, cần đảm bảo đường ống có đủ khoảng trống để đưa van vào vị trí mà không phải dùng lực ép hoặc kéo đường ống.

Bước 3: Đưa van vào đúng vị trí

Khi lắp đặt, hai đầu đường ống cần được căn chỉnh tương đối đồng tâm với hai đầu kết nối của van.

Không nên sử dụng bulông để kéo ép hai mặt bích về phía nhau. Nếu đường ống bị lệch quá nhiều, cần điều chỉnh lại hệ thống trước khi siết van.

Việc ép đường ống để "vừa" với van có thể tạo ứng suất lên thân van và mối nối, từ đó làm giảm độ bền của hệ thống.

Bước 4: Lắp gioăng đúng vị trí

Đối với van cổng kết nối mặt bích, lựa chọn gioăng phải phù hợp với:

• Kích thước đường ống.
• Tiêu chuẩn mặt bích.
• Áp suất làm việc.
• Nhiệt độ.
• Loại lưu chất.

Gioăng phải nằm đúng vị trí làm kín và không bị lệch khi đưa hai mặt bích vào nhau.

Bước 5: Lắp và siết bulông

Đưa bulông qua các lỗ trên mặt bích rồi siết sơ bộ.

Sau đó, siết theo thứ tự đối xứng hoặc hình sao, thay vì siết lần lượt theo vòng tròn. Cách này giúp lực ép phân bố đều trên mặt bích và hạn chế tình trạng gioăng bị ép lệch.

Không nên siết quá mạnh ngay từ đầu. Lực siết cần phù hợp với kích thước bulông, loại gioăng và yêu cầu kỹ thuật của hệ thống.

Bước 6: Kiểm tra tay quay và ty van

Sau khi lắp xong, tiến hành vận hành thử tay quay.

Van cần đóng mở đều, không bị kẹt hoặc phát ra tiếng động bất thường.

Không nên dùng dụng cụ kéo dài tay quay để cố mở van khi van đang bị kẹt nếu chưa xác định nguyên nhân. Lực tác động quá lớn có thể làm cong ty hoặc gây hư hỏng bộ phận truyền động.

Bước 7: Kiểm tra độ kín

Sau khi hoàn thành lắp đặt, hệ thống cần được kiểm tra theo quy trình thử áp phù hợp với thiết kế và tiêu chuẩn áp dụng.

Quan sát các vị trí:

• Mặt bích.
• Gioăng.
• Thân van.
• Nắp van.
• Khu vực ty van.
• Các mối nối trên đường ống.

Nếu phát hiện rò rỉ, cần xác định nguyên nhân và xử lý trước khi đưa hệ thống vào vận hành chính thức.

Những lưu ý quan trọng khi lắp van cổng công nghiệp

Không lắp van khi đường ống còn áp suất

Trước khi tháo, lắp hoặc bảo dưỡng van, cần cô lập khu vực và xả áp theo quy trình an toàn của hệ thống.

Đặc biệt với đường ống hơi, dầu nóng, khí nén hoặc hóa chất, việc thao tác khi hệ thống còn áp lực có thể gây nguy hiểm nghiêm trọng.

Không dùng van cổng để điều tiết liên tục

Van cổng được thiết kế chủ yếu cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

Việc duy trì van ở trạng thái mở một phần trong thời gian dài có thể làm dòng chảy tác động không phù hợp lên đĩa van, gây rung, mài mòn và ảnh hưởng đến khả năng làm kín.

Lắp đúng tư thế theo hướng dẫn của nhà sản xuất

Tùy từng dòng Gate Valve, yêu cầu về tư thế lắp đặt có thể khác nhau. Vì vậy, cần kiểm tra tài liệu kỹ thuật của model cụ thể trước khi thi công.

Đối với các hệ thống đặc biệt như hơi nóng, nhiệt độ cao hoặc đường ống có yêu cầu riêng, việc lựa chọn tư thế lắp đặt càng cần được chú trọng.

Không để van chịu tải từ đường ống

Van không nên trở thành điểm chịu lực do trọng lượng đường ống hoặc các thiết bị lân cận.

Với đường ống lớn, cần bố trí giá đỡ phù hợp để hạn chế tải trọng truyền trực tiếp lên thân van.

Các lỗi thường gặp khi lắp đặt van cổng van cửa

1. Chọn sai kích thước van

Van quá nhỏ hoặc quá lớn so với hệ thống đều có thể gây ảnh hưởng đến hiệu quả vận hành.

2. Không vệ sinh đường ống

Xỉ hàn và bụi bẩn có thể đi vào bên trong van, gây kẹt hoặc làm ảnh hưởng đến bề mặt làm kín.

3. Mặt bích bị lệch

Mặt bích không đồng tâm khiến việc lắp đặt khó khăn và có thể tạo ứng suất không mong muốn lên van.

4. Siết bulông không đều

Một số trường hợp chỉ siết chặt một vài bulông trước khi siết các bulông còn lại. Điều này dễ làm gioăng bị lệch hoặc mặt bích chịu lực không đồng đều.

5. Dùng van để điều tiết lưu lượng

Đây là lỗi khá phổ biến khi sử dụng Gate Valve. Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, nên xem xét loại van phù hợp hơn.

6. Không kiểm tra sau khi lắp

Một hệ thống vừa hoàn thành không nên đưa vào vận hành ngay mà cần kiểm tra độ kín, thao tác đóng mở và thử áp theo yêu cầu kỹ thuật.

Cách lựa chọn van cổng van cửa phù hợp

Để chọn đúng van cổng van cửa, người dùng nên cung cấp đầy đủ các thông tin:

Kích thước đường ống → loại lưu chất → áp suất → nhiệt độ → vật liệu → kiểu kết nối → môi trường lắp đặt → tần suất đóng mở.

Ví dụ, van sử dụng cho hệ thống nước thông thường sẽ có yêu cầu khác với van sử dụng cho hơi nóng hoặc môi trường công nghiệp có nhiệt độ và áp suất cao.

Không nên chỉ lựa chọn van dựa trên giá thành. Một sản phẩm có thông số không phù hợp có thể dẫn đến chi phí sửa chữa, thay thế và dừng hệ thống lớn hơn nhiều so với khoản tiết kiệm ban đầu.

Van cổng Kitz, Joeun, DR, HSN tại công ty Tân Thành

Nếu đang tìm kiếm van công nghiệp phục vụ hệ thống cấp nước, đường ống sản xuất hoặc các công trình công nghiệp, khách hàng có thể tham khảo các dòng van cổng đến từ những thương hiệu như Kitz, Joeun, DR, HSN,...

công ty Tân Thành cung cấp nhiều lựa chọn van cổng với các kích thước, vật liệu và tiêu chuẩn kết nối khác nhau, đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống.

Khi lựa chọn sản phẩm, khách hàng nên cung cấp thông tin về kích thước, môi trường làm việc và yêu cầu kỹ thuật để được tư vấn model phù hợp, thay vì lựa chọn van chỉ dựa trên tên gọi hoặc kích thước DN.

Đặc biệt, với các công trình yêu cầu hồ sơ nguồn gốc và chất lượng, nên kiểm tra đầy đủ thông tin sản phẩm, xuất xứ và chứng từ đi kèm trước khi nghiệm thu.

FAQ – Câu hỏi thường gặp về lắp đặt van cổng

Van cổng có cần lắp đúng chiều dòng chảy không?

Tùy thiết kế từng model. Nhiều loại Gate Valve không yêu cầu một chiều dòng chảy cố định như van một chiều, nhưng vẫn cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất.

Van cổng có được lắp nghiêng không?

Tư thế lắp đặt phụ thuộc vào thiết kế từng loại van và điều kiện hệ thống. Cần tham khảo tài liệu kỹ thuật của nhà sản xuất trước khi thi công.

Có được dùng bulông để kéo hai mặt bích vào nhau không?

Không nên. Hai mặt bích cần được căn chỉnh phù hợp trước khi lắp van. Dùng bulông để ép kéo các mặt bích bị lệch có thể tạo ứng suất lên van và đường ống.

Van cổng có dùng để điều chỉnh lưu lượng được không?

Không nên sử dụng Gate Valve như van điều tiết trong thời gian dài. Chức năng chính của van là đóng hoặc mở dòng chảy.

Khi nào cần bảo dưỡng van cổng?

Nên kiểm tra định kỳ tình trạng tay quay, ty van, gioăng, mối nối và khả năng đóng mở. Tần suất bảo dưỡng phụ thuộc vào loại van, môi trường làm việc và mức độ sử dụng.

Kết luận

Cách lắp đặt van cổng van cửa Gate Valve đúng kỹ thuật không chỉ nằm ở việc đưa van vào đường ống mà còn bao gồm quá trình lựa chọn đúng model, kiểm tra thiết bị, vệ sinh đường ống, căn chỉnh mặt bích, lắp gioăng, siết bulông đúng cách và kiểm tra độ kín trước khi vận hành.

Một quy trình lắp đặt chuẩn sẽ giúp van cổng công nghiệp hoạt động ổn định, giảm nguy cơ rò rỉ và hạn chế các sự cố phát sinh trong quá trình sử dụng.

Nếu cần tìm van công nghiệp, van cổng van cửa Kitz, Joeun, DR, HSN và các dòng van phù hợp cho hệ thống thực tế, khách hàng có thể liên hệ công ty Tân Thành để được tư vấn lựa chọn sản phẩm theo đúng thông số kỹ thuật và nhu cầu sử dụng.
