Trong các hệ thống hơi công nghiệp, việc loại bỏ nước ngưng một cách hiệu quả là yếu tố quyết định đến hiệu suất vận hành và tuổi thọ thiết bị. Đây chính là lý do bẫy hơi phao ngày càng được sử dụng rộng rãi trong nhiều nhà máy hiện nay. Với khả năng xả nước ngưng liên tục, ổn định và tiết kiệm năng lượng, thiết bị này được đánh giá là một trong những giải pháp tối ưu cho hệ thống hơi bão hòa.
Bài viết dưới đây từ van Tân Thành sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn bẫy hơi phao phù hợp cho từng ứng dụng thực tế.

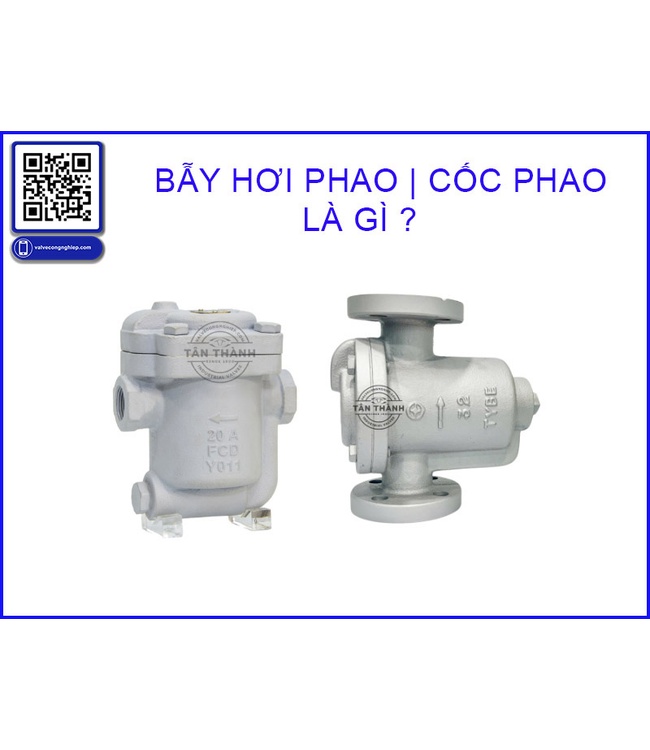

Bẫy hơi phao là gì?
Bẫy hơi phao (tiếng Anh: Float Steam Trap) là thiết bị chuyên dùng để tự động tách và xả nước ngưng ra khỏi đường ống hơi mà không làm thất thoát hơi nóng. Khác với nhiều loại bẫy hơi khác, dòng bẫy hơi này hoạt động dựa trên cơ chế phao nổi theo mực nước, cho phép xả nước ngưng liên tục và ổn định.
Trong hệ thống hơi, khi hơi nóng truyền nhiệt, nó sẽ ngưng tụ thành nước. Nếu nước ngưng không được loại bỏ kịp thời sẽ gây ra nhiều vấn đề như:
Chính vì vậy, việc lắp đặt bẫy hơi phao đúng cách là yêu cầu gần như bắt buộc trong các hệ thống hơi hiện đại.
Cấu tạo của bẫy hơi phao
Một bẫy hơi phao tiêu chuẩn thường có thiết kế khá đơn giản nhưng tối ưu cho độ bền và độ chính xác cao. Các bộ phận chính bao gồm:
Thân bẫy hơi
Đây là phần vỏ chịu áp lực chính, thường được chế tạo từ gang, thép hoặc inox. Thân có nhiệm vụ chứa toàn bộ cơ cấu bên trong và kết nối với đường ống.
Phao nổi (Float)
Phao là bộ phận quan trọng nhất, thường có dạng hình cầu rỗng. Khi nước ngưng dâng lên, phao sẽ nổi theo mực nước và điều khiển van xả.
Van xả và đòn bẩy
Cơ cấu này liên kết với phao. Khi phao nâng lên, van mở để xả nước ngưng; khi mực nước giảm, van đóng lại để giữ hơi.
Bộ xả khí tự động (tùy model)
Nhiều dòng bẫy hơi phao cao cấp có thêm bộ xả khí không ngưng (air vent), giúp hệ thống khởi động nhanh và ổn định hơn.
Lưới lọc (strainer)
Một số thiết kế tích hợp lưới lọc để ngăn cặn bẩn đi vào cơ cấu bên trong.
Nhờ cấu tạo này, bẫy hơi phao có độ nhạy cao và vận hành rất ổn định trong dải tải rộng.
Nguyên lý hoạt động của bẫy hơi phao
Nguyên lý làm việc của bẫy hơi phao dựa trên sự thay đổi mực nước ngưng trong thân bẫy.
Khi hệ thống bắt đầu vận hành, nước ngưng chảy vào thân bẫy làm phao nổi lên. Lúc này, cơ cấu đòn bẩy sẽ kéo van mở ra, cho phép nước ngưng thoát ra ngoài liên tục. Khi lượng nước giảm xuống, phao hạ theo và van đóng lại để ngăn hơi thất thoát.
Điểm đặc biệt của loại bẫy hơi này là:
-
Xả nước ngưng ngay khi hình thành
-
Không cần chờ tích tụ theo chu kỳ
-
Giữ nhiệt ổn định cho thiết bị trao đổi nhiệt
Ngoài ra, bộ xả khí tự động (nếu có) sẽ giúp loại bỏ không khí trong giai đoạn khởi động, giúp hệ thống đạt hiệu suất tối đa nhanh hơn.
Ưu điểm nổi bật của bẫy hơi phao
Không phải ngẫu nhiên mà bẫy hơi phao được sử dụng phổ biến trong các nhà máy hơi công nghiệp. Thiết bị này sở hữu nhiều ưu điểm vượt trội:
Xả nước ngưng liên tục
Khác với bẫy hơi nhiệt động hay bẫy hơi đồng tiền, bẫy phao xả liên tục nên đặc biệt phù hợp cho thiết bị trao đổi nhiệt.
Hiệu suất truyền nhiệt cao
Việc loại bỏ nước ngưng ngay lập tức giúp bề mặt trao đổi nhiệt luôn sạch nước, tăng hiệu quả gia nhiệt.
Hoạt động ổn định ở tải thấp
Ngay cả khi lưu lượng nước ngưng nhỏ, bẫy hơi phao vẫn vận hành chính xác.
Ít thất thoát hơi
Cơ cấu phao đóng mở theo mực nước giúp hạn chế rò rỉ hơi nóng.
Tuổi thọ cao
Nếu được lựa chọn đúng vật liệu và lắp đặt chuẩn, thiết bị có thể vận hành bền bỉ trong thời gian dài.
Nhược điểm cần lưu ý
Bên cạnh các ưu điểm, người dùng cũng nên cân nhắc một số hạn chế của bẫy hơi phao:
-
Giá thành thường cao hơn bẫy hơi nhiệt động
-
Nhạy cảm với búa nước mạnh
-
Kích thước tương đối lớn
-
Cần lắp đặt đúng hướng để hoạt động chính xác
Tuy nhiên, với các hệ thống yêu cầu xả nước liên tục và ổn định, những nhược điểm này thường không phải vấn đề lớn.
Ứng dụng thực tế của bẫy hơi phao
Nhờ khả năng vận hành ổn định, bẫy hơi phao được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Ngành thực phẩm và đồ uống
Được dùng cho nồi nấu, nồi hấp, thiết bị tiệt trùng – nơi yêu cầu nhiệt ổn định.
Ngành dệt nhuộm
Phù hợp cho máy sấy, máy nhuộm cần xả nước ngưng liên tục.
Nhà máy giấy
Ứng dụng trong lô sấy giấy để duy trì hiệu suất truyền nhiệt cao.
Hệ thống HVAC và trao đổi nhiệt
Sử dụng trong bộ trao đổi nhiệt dạng vỏ – ống.
Ngành hóa chất và dược phẩm
Đáp ứng yêu cầu vận hành ổn định và an toàn.
Tại van Tân Thành, bẫy hơi phao được cung cấp cho nhiều dự án nhà máy lớn với độ tin cậy cao.
Cách lựa chọn bẫy hơi phao phù hợp
Để bẫy hơi phao hoạt động hiệu quả và bền bỉ, việc lựa chọn đúng model là cực kỳ quan trọng. Người dùng nên chú ý các yếu tố sau:
Áp suất làm việc
Cần chọn bẫy hơi có dải áp phù hợp với hệ thống.
Lưu lượng nước ngưng
Đây là thông số quan trọng nhất để tránh chọn thiếu công suất.

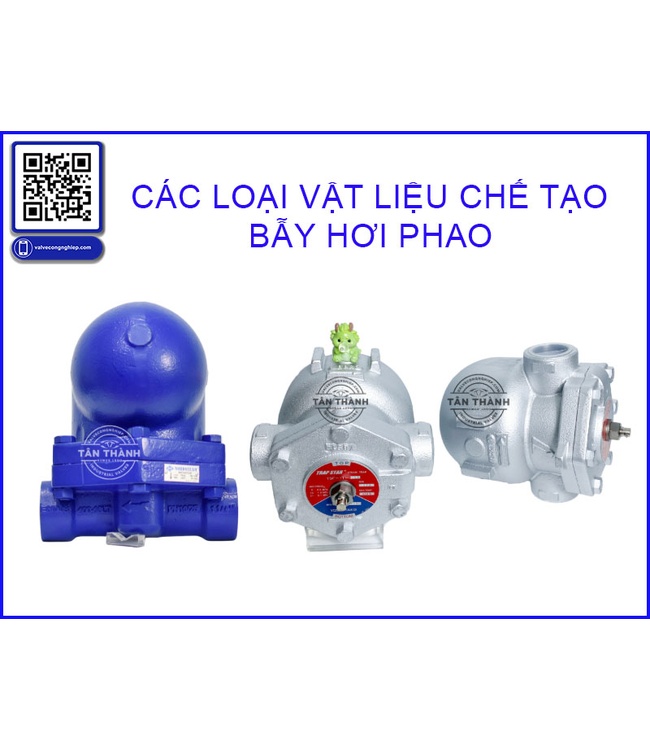

Vật liệu thân
Kiểu kết nối
Có thể là ren, mặt bích hoặc hàn.
Có xả khí tự động hay không
Nên ưu tiên model có air vent để hệ thống khởi động nhanh.
Nếu bạn chưa chắc chắn, đội ngũ kỹ thuật của van Tân Thành luôn sẵn sàng hỗ trợ tính toán và chọn model phù hợp.
Hướng dẫn lắp đặt bẫy hơi phao đúng kỹ thuật
Lắp đặt đúng giúp bẫy hơi phao phát huy tối đa hiệu quả. Một số lưu ý quan trọng:
Trước hết, bẫy hơi phải được lắp đúng chiều dòng chảy theo mũi tên trên thân. Thiết bị cần đặt ở vị trí thấp hơn điểm thoát nước ngưng để nước có thể chảy tự nhiên vào bẫy.
Ngoài ra, nên lắp thêm:
Đường ống phải được làm sạch trước khi lắp để tránh cặn bẩn làm kẹt phao.
Mời bạn tham khảo thêm các bài viết cung cấp kiến thức về bẫy hơi dạng phao Tân Thành tại:
Bảo trì và kiểm tra định kỳ
Để duy trì hiệu suất của bẫy hơi phao, việc kiểm tra định kỳ là rất cần thiết. Người vận hành nên:
Thông thường, nên kiểm tra bẫy hơi mỗi 3–6 tháng tùy điều kiện vận hành.
Mua bẫy hơi phao chính hãng ở đâu uy tín?
Trên thị trường hiện nay có nhiều đơn vị cung cấp bẫy hơi phao, tuy nhiên chất lượng và nguồn gốc sản phẩm không đồng đều. Việc lựa chọn nhà cung cấp uy tín sẽ giúp bạn:
Van Tân Thành là đơn vị chuyên nhập khẩu và phân phối thiết bị hơi công nghiệp, trong đó có nhiều dòng bẫy hơi phao chất lượng cao từ các thương hiệu uy tín. Với kinh nghiệm thực tế trong nhiều dự án, Tan Thanh cam kết mang đến giải pháp phù hợp và tối ưu chi phí cho khách hàng.
Kết luận
Có thể thấy, bẫy hơi phao là giải pháp cực kỳ hiệu quả cho các hệ thống hơi yêu cầu xả nước ngưng liên tục và ổn định. Nhờ cấu tạo thông minh, nguyên lý vận hành chính xác và độ bền cao, thiết bị này đang ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
Nếu bạn đang cần tư vấn lựa chọn bẫy hơi phao, đừng ngần ngại liên hệ van Tân Thành để được hỗ trợ kỹ thuật chi tiết và báo giá nhanh chóng.
